SC-VECTOR PLUS 75 Ohm Coax Cable HD-SDI
Videokabel SC-Vector Plus; 1 x 1,20; PVC Ø 6,95 mm; 75 Ω in bewährter sorglos Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Mobiler Einsatz outdoor / indoor, Studio / Broadcast, Installation, ELA 100 V
| EAN/GTIN | 4049371527705 |
| Hersteller-Nr. | 600-0171 |
| Hersteller | Sommer cable |
Bis hinter den Horizont...

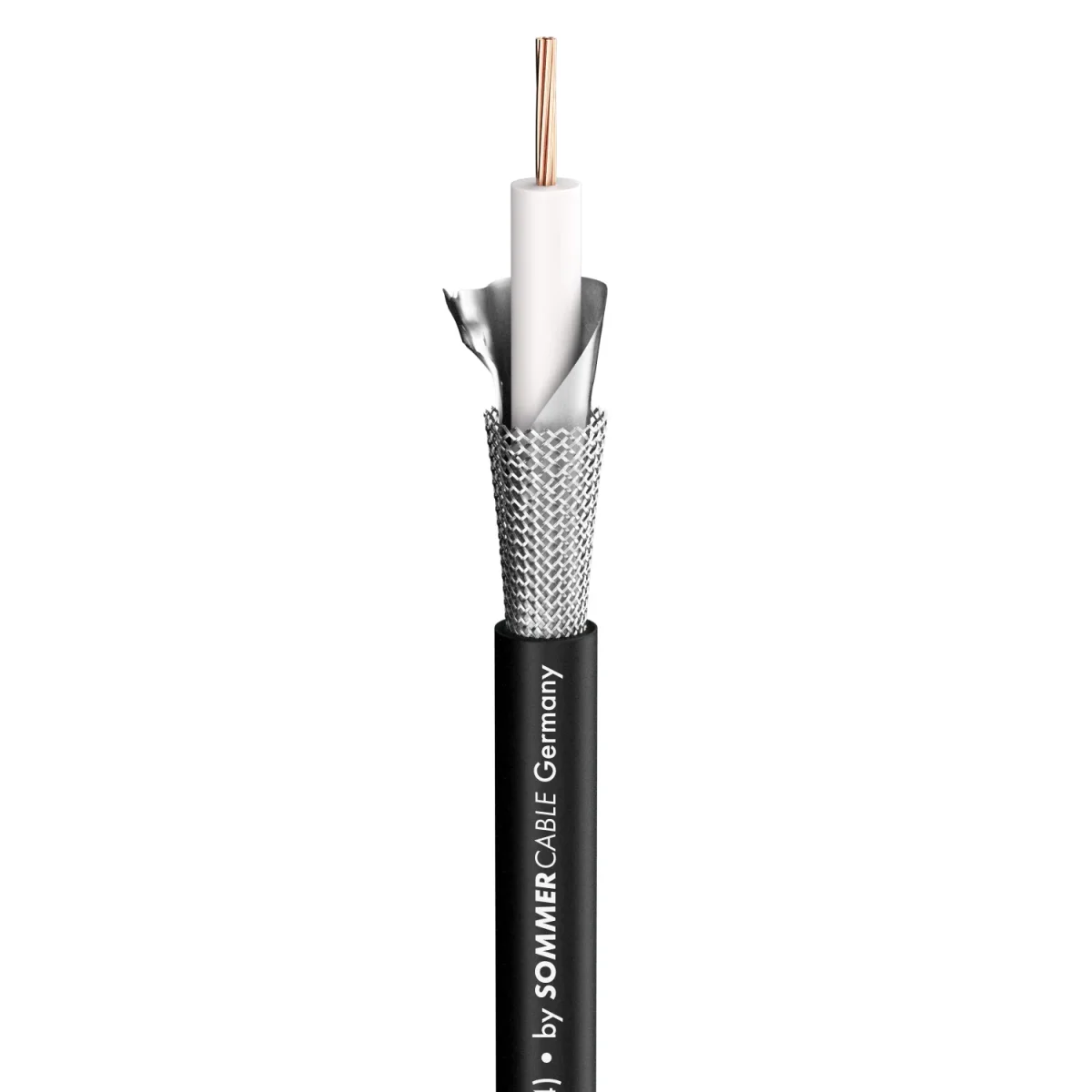

und noch viel weiter kann man dann das SC-Vector Plus 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es schon umwerfend genug: Man kann Videosignale bis zu 1000 m übertragen, als SDI Kabel bis zu 600 Meter. Das SC-Vector Plus 1.2/5.0 besitzt eine hervorragende Schirmung (100 %) aus verzinntem CU-Geflecht und einer AL/PT Folie. Es ist sehr flexibel und eignet sich auch für den mobilen Kabeltrommel-Einsatz. Es ist als Koax- und 5-fach Koax mit PVC- und FRNCMantel (nach Prüfart C, IEC60332.3c) lieferbar. Die Reichweite bei HD-SDI hängt von der verwendeten Bitrate (komprimiert oder unkomprimiert) ab. Bei 1,485 Gb/s (unkomprimiert) wird der Dämpfungswert bei der halben Bitrate (720 MHz) herangezogen Die mit Dämpfung < 30 dB erreichbare Kabbellänge gilt als relevanter Parameter.
Vorteile:
- Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
- Robuster und langlebiger Außenmantel, trommelbar
Anwendung:
- Digitale HD/SDI Long Distance Übertragung
- Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik
| Eigenschaften | Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Aufbau | 1x02YS(ST)CH1,2/5,0 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 6,95 |
| Mantel Ø ["] | 0.2736 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (video) [sqin] | 0.0014 |
| Innenleiter Ø (video) [mm] | 1,20 |
| Innenleiter Ø (video) ["] | 0.0472 |
| AWG (video) | 18 |
| Abschirmung | AL / PT-Folie + Cu-Geflecht 80 % verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (video) ["] | 0.0157 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 5,00 |
| Leiterisolation Ø ["] | 0.1969 |
| Gewicht bei 1 m [g] | 52.86 |
| Brandlast je m [kWh] | 0.2 |
| Bauform | rund |
| Aufmachung, VPE | Meterware |
| Verkürzungsfaktor | 0,8, 0.82 |
| Temperatur min. [°C] | -10 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 160, 162 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 524.9344, 531.4961 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 110, 111 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 360.8924, 364.1732 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 75, 78 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 246,063, 255,9055 |
| Breite [mm] | 7 |
| Breite ["] | 0.2736 |
| Höhe [mm] | 7 |
| Höhe ["] | 0.2736 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15.8496 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 4,5 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.3716 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 8,6 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.6213 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 13,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.0843 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 18,2 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5.5474 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 19,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.0655 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 24,5 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.4676 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 26,7 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8.1382 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9.1135 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 35,9 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10.9423 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 51,5 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 63,5 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 73,5 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 20, 21 |
| Leiterwiderstand bei 1000 ft. [Ω] | 6.096, 6.4008 |
| Schirmwiderstand bei 1 km [Ω] | 11 |
| Schirmwiderstand bei 1000 ft. [Ω] | 3.3528 |
| BPVo-Euroklasse | Fca |
