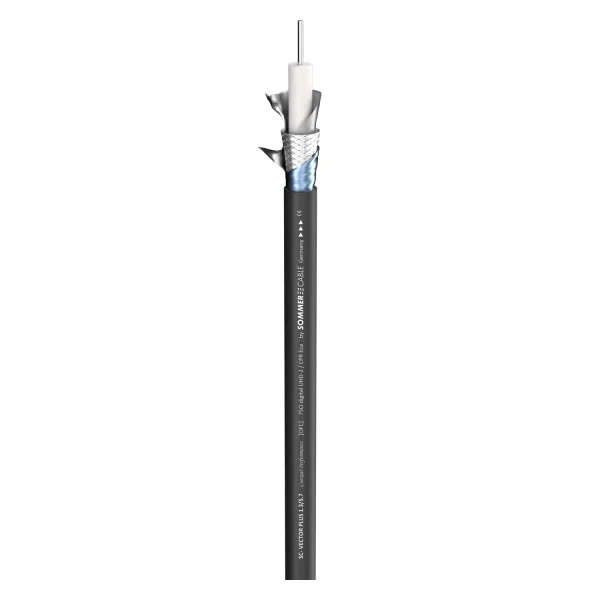

SC-VECTOR PLUS 75 Ohm 1.3/5.7 4K, sw
Das Auge des Adlers…besitzt etwa die 3- bis 4-fache Auflösung als beim Menschen.So ermöglicht der 12G UHD-SDI-Übertragungsstandard so hohe Bild-Auflösungen, die das menschliche Auge nicht mehr vom Original-Schauplatz unterscheiden kann.Das VECTOR 1.3/5.7…
| EAN/GTIN | 4049371409742 |
| Hersteller-Nr. | 600-0131 |
| Hersteller | Sommer cable |
Das Auge des Adlers…
besitzt etwa die 3- bis 4-fache Auflösung als beim Menschen.
So ermöglicht der 12G UHD-SDI-Übertragungsstandard so hohe Bild-Auflösungen, die das menschliche Auge nicht mehr vom Original-Schauplatz unterscheiden kann.
Das VECTOR 1.3/5.7 sorgt mit seinem kompakten Durchmesser von 8 mm und dem optimierten Schirmungsaufbau für äußerst niedrige Dämpfungswerte, wie man sie bisher nur von wesentlich dickeren Kabeln kennt.

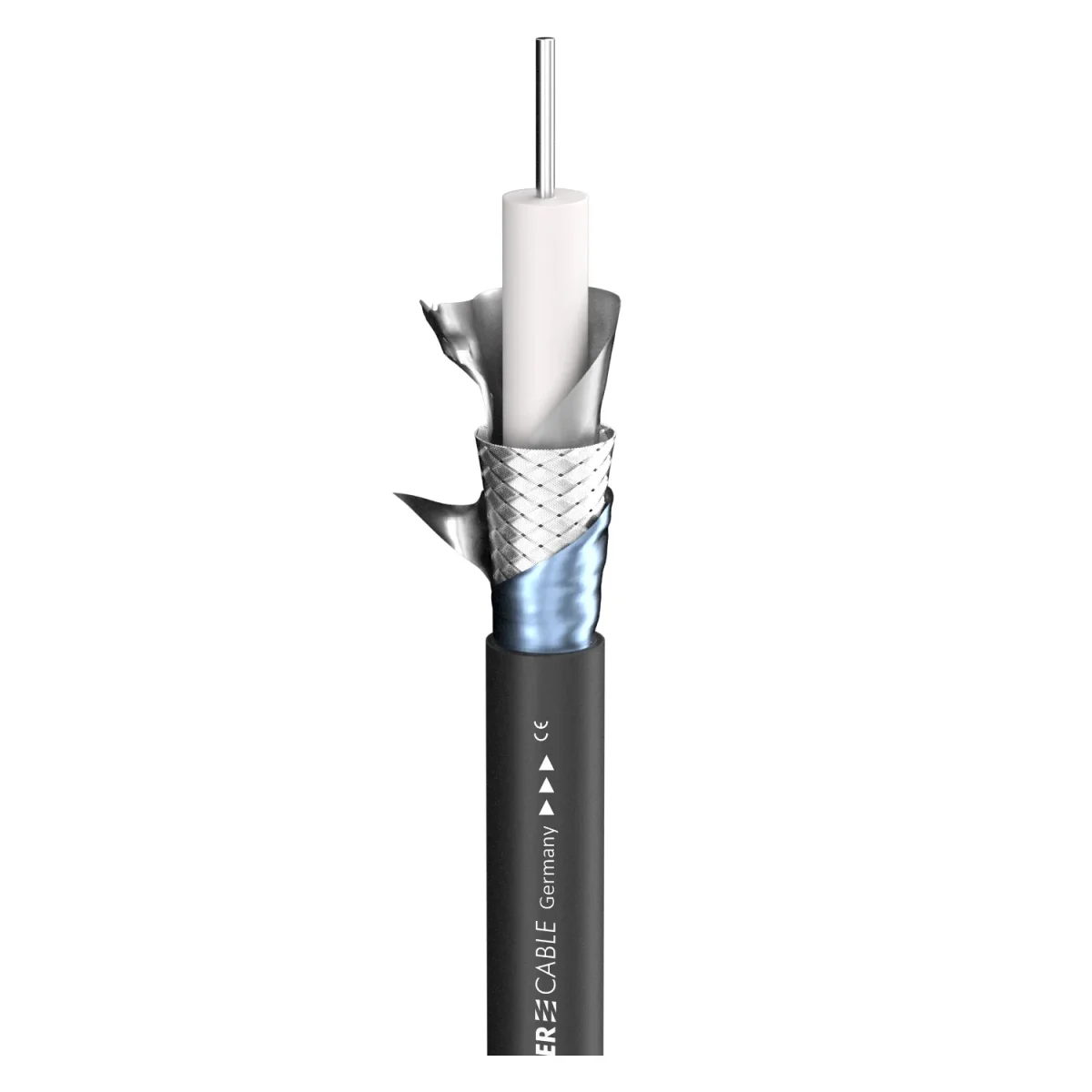

Als Leiter verwenden wir einen versilberten Massivdraht mit niedrigsten Toleranzen, welcher in einer innen und außen geglätteten gasgeschäumten Isolation (Skin/Gas/Skin) eingebettet ist.
Die dreifache Schirmung, aufgebaut aus zwei robusten und dehnbaren AL/PTE-Folien und einem dichten verzinnten Kupfergeflecht mit 95% Bedeckung, verhindert Einstreuungen und Einfluss auf die elektrischen Werte. Diese hochwertigen Parameter garantieren eine perfekte und fehlerfreie Übertragung der folgenden Standards: SMPTE 259M (520m), SMPTE 292M (146 m), SMPTE 424M (99 m), SMPTE 425M (199 m), SMPTE 2081 (136 m) und SMPTE 2082 (94 m).
Der robuste Außenmantel besteht aus einem kälteflexiblen, langlebigen und UV-beständigen S-PVC.
Vorteile:
- Dreifachschirmung mit 100% Bedeckung
- Extrem langlebige und temperaturbeständige Komponenten (versilberte Litzen, geglättete Isolation, UV-beständiger Mantel)
- Niedrigste Dämpfung bei geringem Durchmesser
Anwendung:
- Digitale HD/UHD-SDI 4K Long-Distance-Übertragung
- Verkabelung in der Rundfunk-, Broadcast- und Überwachungstechnik, Verbindung im Stadionbau und generell von Sport Events
- Ideales Breitband-, Antennen- und Videokabel
| Eigenschaften | 3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 8,10 |
| Mantel Ø ["] | 0.3189 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter Ø (video) [mm] | 1,30 |
| Innenleiter Ø (video) ["] | 0.0512 |
| AWG (video) | 16 |
| Abschirmung | AL-Folie + Cu-Geflecht, verzinnt + 2. AL-Folie |
| Bedeckung, opt. [%] | 100 |
| Leiterisolationsmaterial | Foam / Skin-PE, Skin-Foam-Skin-PE |
| Leiterisolation Ø [mm] | 5,70 |
| Leiterisolation Ø ["] | 0.2244 |
| Gewicht bei 1 m [g] | 77.3 |
| Gewicht bei 1000 ft [lbs] | 60.5624 |
| Brandlast je m [kWh] | 0,22 |
| Bauform | rund |
| Aufmachung, VPE | Meterware |
| Verkürzungsfaktor | 0,84 |
| Temperatur min. [°C] | -10 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 199 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 652.8872 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 94 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 308,399 |
| Breite [mm] | 8,1 |
| Breite ["] | 0.3189 |
| Höhe [mm] | 8,1 |
| Höhe ["] | 0.3189 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52, 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15.8496, 16.1544 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 1,2 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 0.3658 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 3,5 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.0668 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 4,3, 4,8 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.463, 1.3106 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 14,8, 16,1 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.511, 4.9073 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 20,1 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.1265 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 25,3 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.7114 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 27,5, 29,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8.382, 9.083 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 39,8, 42,7 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 64 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 13 |
| Leiterwiderstand bei 1000 ft. [Ω] | 3.9624 |
| Schirmwiderstand bei 1 km [Ω] | 6,2 |
| Schirmwiderstand bei 1000 ft. [Ω] | 1.8898 |
| BPVo-Euroklasse | Eca |
Keine Maßangaben verfügbar.
