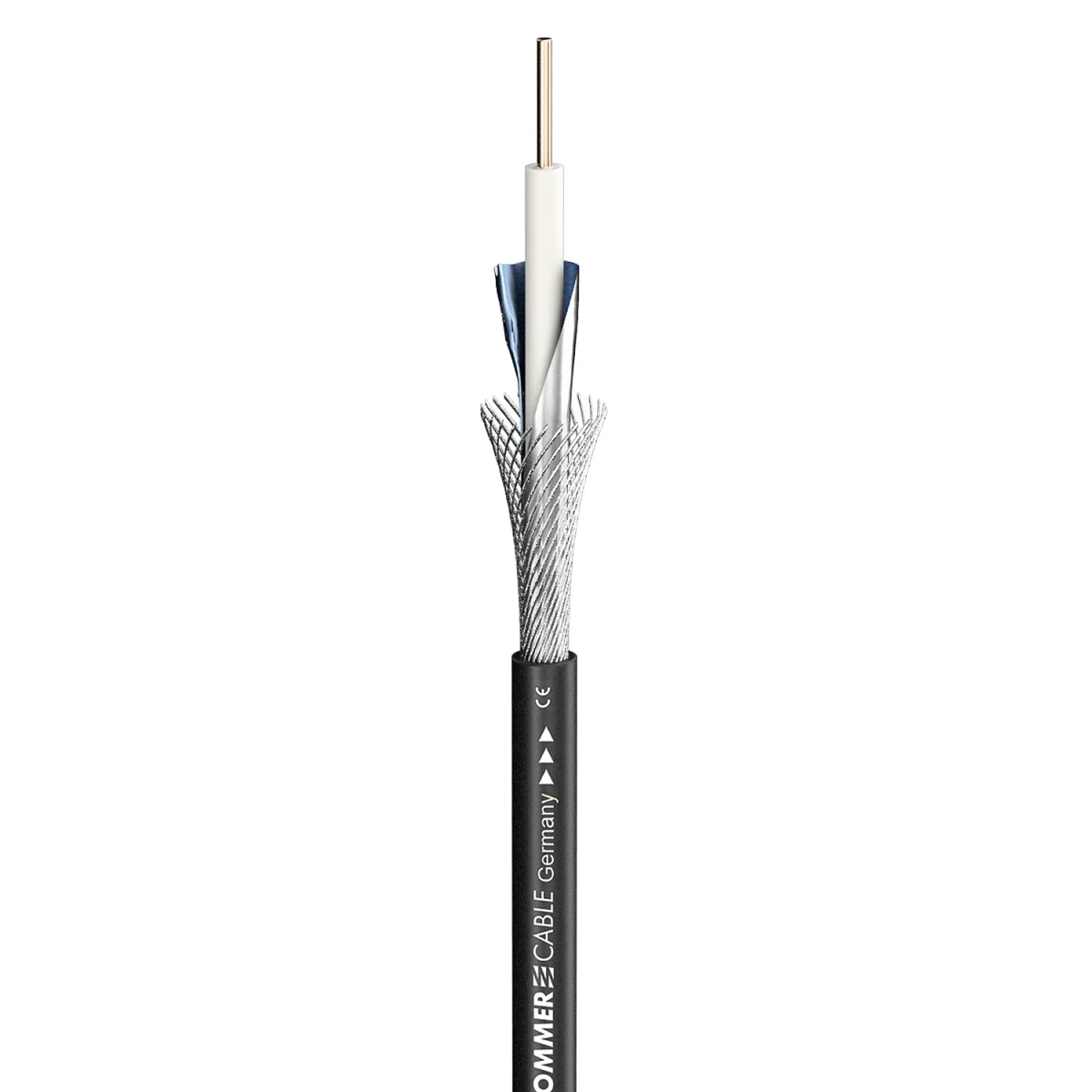

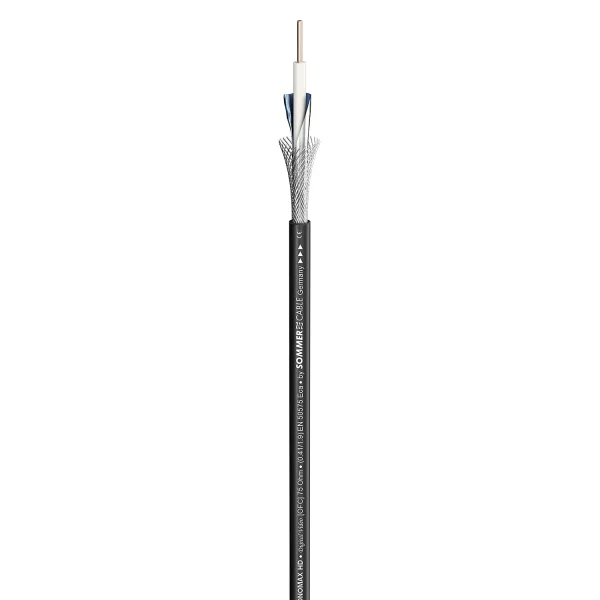

SC-MONOMAX 0.41/1.9, 75 Ohm sw
Den Schlankheitswahn...hat unser neues SC-MONOMAX HD 0.41/1.9 gepackt. Mit seinen 3,6mm Durchmesser ist das HD-SDI-Kabel ideal für nahezu unsichtbare Kabelanbindungen und kompakteste Patchverkabelungen, z.B. in Schaltschränken, wo jeder Quadratmillimeter…
| EAN/GTIN | 4049371377904 |
| Hersteller-Nr. | 600-0041C |
| Hersteller | Sommer cable |
Den Schlankheitswahn...
hat unser neues SC-MONOMAX HD 0.41/1.9 gepackt. Mit seinen 3,6mm Durchmesser ist das HD-SDI-Kabel ideal für nahezu unsichtbare Kabelanbindungen und kompakteste Patchverkabelungen, z.B. in Schaltschränken, wo jeder Quadratmillimeter zählt. Da kann es mit den doppelt so dicken HD-SDI-Standardgrößen 0.8/3.7 bei Mehrfachbündelungen sehr eng werden. Dünnere Videoleitungen in den Abmessungen 0.3/1.8 sind wiederum zu fragil gegen Knick, Biegungen und auch anfälliger gegen Hitzestau, welcher der Kabelisolation auf Dauer stark zusetzen und die Übertragungsqualität beinträchtigen kann.
Das SC-MONOMAX HD 0.41/1.9 besitzt eine gasgeschäumte Isolation, die niedrige Dämpfungswerte garantiert und einen robusten Außenmantel, der diese hervorragenden elektrischen Eigenschaften auch dauerhaft aufrechterhält.
Vorteile:

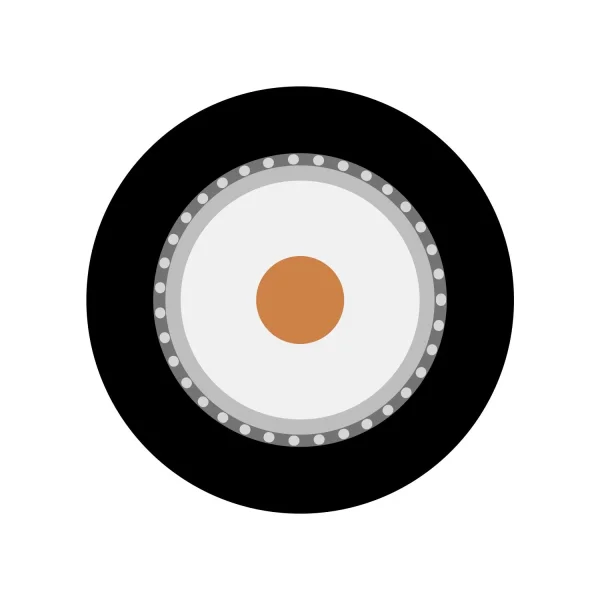

- Niedrige Dämpfung durch Skin-Gas-Skin geschäumte Isolation
- Hervorragend geschirmt durch Kombination von Cu-Geflecht und Folienschirm
- Engste Toleranzen im Wellenwiderstand (±3 %)
- Kompakt durch geringen Außendurchmesser
- Robuste und langlebige Kabelkonstruktion trotz Miniaturaufbau
Anwendung:
- Als flexibles HD-SDI-Videokabel für den Schaltschrankbau
- Für unsymmetrische Innenverdrahtungen aller Art
- Für kompakte Kabelverbindungen im Video- und Home-Cinema-Bereich
| Eigenschaften | Analog, Digital 75 Ω |
| Einsatzgebiet | Installation, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 3,60 |
| Mantel Ø ["] | 0.1417 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter Ø (video) [mm] | 0,41 |
| Innenleiter Ø (video) ["] | 0.0161 |
| AWG (video) | 26 |
| Abschirmung | Cu-Geflecht verzinnt + AL / PT-Folie |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 0,41 |
| Cu-Litze Ø (video) ["] | 0.0161 |
| Leiterisolation Ø [mm] | 1,90 |
| Leiterisolation Ø ["] | 0.0748 |
| Gewicht bei 1 m [g] | 14.18 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,05, 0,06 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Verkürzungsfaktor | 0,83, 0,85 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 67 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 219.8163 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 47 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 154.1995 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 33 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 108,2677 |
| Breite [mm] | 3,6 |
| Breite ["] | 0.1417 |
| Höhe [mm] | 3,6 |
| Höhe ["] | 0.1417 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16.1544 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 11,4 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.4747 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 22,1 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.7361 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 32,9 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10.0279 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 44,8 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 13.655 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 48,8 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 14.8742 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 58,9 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 17.9527 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 63,5 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 19.3548 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 70,9 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 21.6103 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 84,7 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 25.8166 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 130 |
| Leiterwiderstand bei 1000 ft. [Ω] | 39.624 |
| Schirmwiderstand bei 1 km [Ω] | 46 |
| Schirmwiderstand bei 1000 ft. [Ω] | 14.0208 |
| Alte Artikelnummer | 600-0041 |
| BPVo-Euroklasse | Eca |
