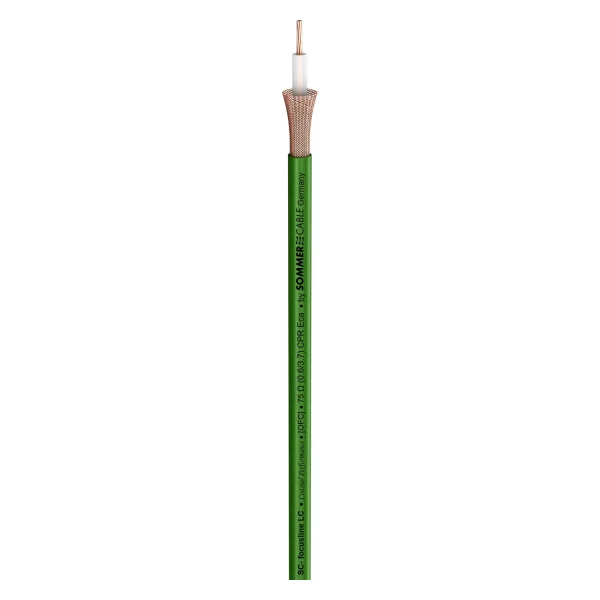

SC-FOCUSLINE L Videok. 75 Ohm gn
Genau das ist es...±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Die grüne…
| EAN/GTIN | 4049371395434 |
| Hersteller-Nr. | 600-0054LC |
| Hersteller | Sommer cable |
Genau das ist es...

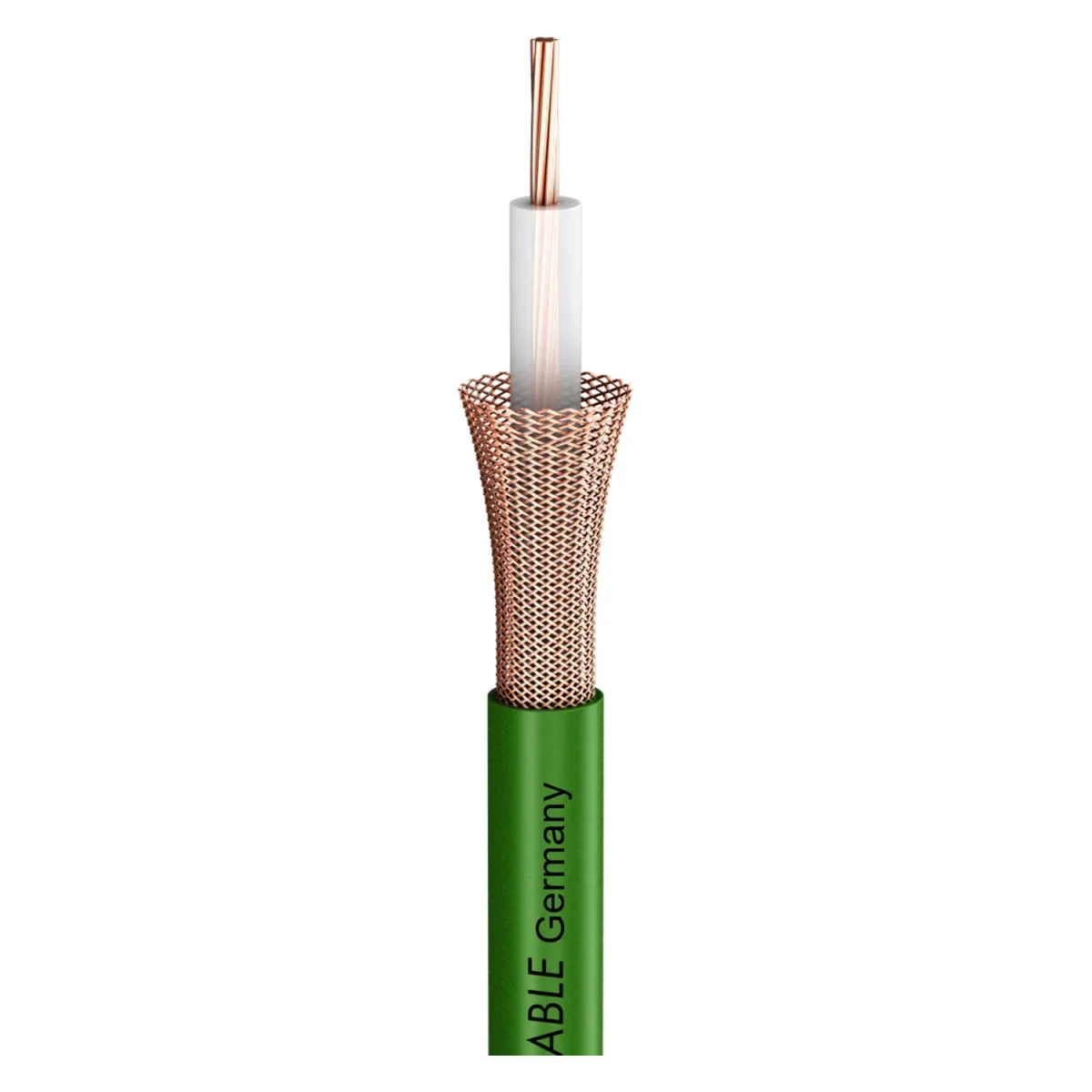

±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Die grüne Mantelfarbe kennzeichnet den von Rundfunkhäusern geforderten Wellenwiderstand von 75 Ω mit einer Genauigkeit von ±1 %. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline L CPR-Version versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer.
Vorteile:
- Präziser Wellenwiderstand von 75 Ω
- Flexibler und widerstandsfähiger Außenmantel
- In grün und schwarz lieferbar
Anwendung:
- Bildbearbeitung in der Videotechnik
- Verkabelung von Bild- und Überwachungsmonitoren
- Festinstallation in den Bereichen Broadcast und Television
- Zur Datenübertragung
- In der Hochfrequenztechnik
| Eigenschaften | Analog, Digital 75 Ω, OFC hochreines Kupfer |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | grün |
| Aufbau | 02YS(ST)CH0,6/3,7 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 6.20 |
| Mantel Ø ["] | 0.2441 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,22 |
| Innenleiter (video) [sqin] | 0.0003 |
| Innenleiter Ø (video) [mm] | 0,60 |
| Innenleiter Ø (video) ["] | 0.0236 |
| AWG (video) | 23 |
| Abschirmung | Cu-Geflecht |
| Bedeckung, opt. [%] | 92 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,20 |
| Cu-Litze Ø (video) ["] | 0.0079 |
| Leiterisolationsmaterial | PE |
| Leiterisolation Ø [mm] | 3.70 |
| Leiterisolation Ø ["] | 0.1457 |
| Gewicht bei 1 m [g] | 44 |
| Gewicht bei 1000 ft [lbs] | 29.6083 |
| Brandlast je m [kWh] | 0,23, 0,25 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle, 1000 m Rolle |
| Verkürzungsfaktor | 0,66 |
| Temperatur min. [°C] | -20 |
| Temperatur max. [°C] | 70, 80 |
| Breite [mm] | 6,2 |
| Breite ["] | 0.2441 |
| Höhe [mm] | 6,2 |
| Höhe ["] | 0.2441 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 67 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 20.4216 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 2,5 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 0.762 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 6,2 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.8898 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 10,2 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.109 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 13,1 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.9929 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 80, 150 |
| Leiterwiderstand bei 1000 ft. [Ω] | 24.384, 45.72 |
| Schirmwiderstand bei 1 km [Ω] | 10,5, 13 |
| Schirmwiderstand bei 1000 ft. [Ω] | 3.2004, 3.9624 |
| BPVo-Euroklasse | Eca |
Keine Maßangaben verfügbar.
