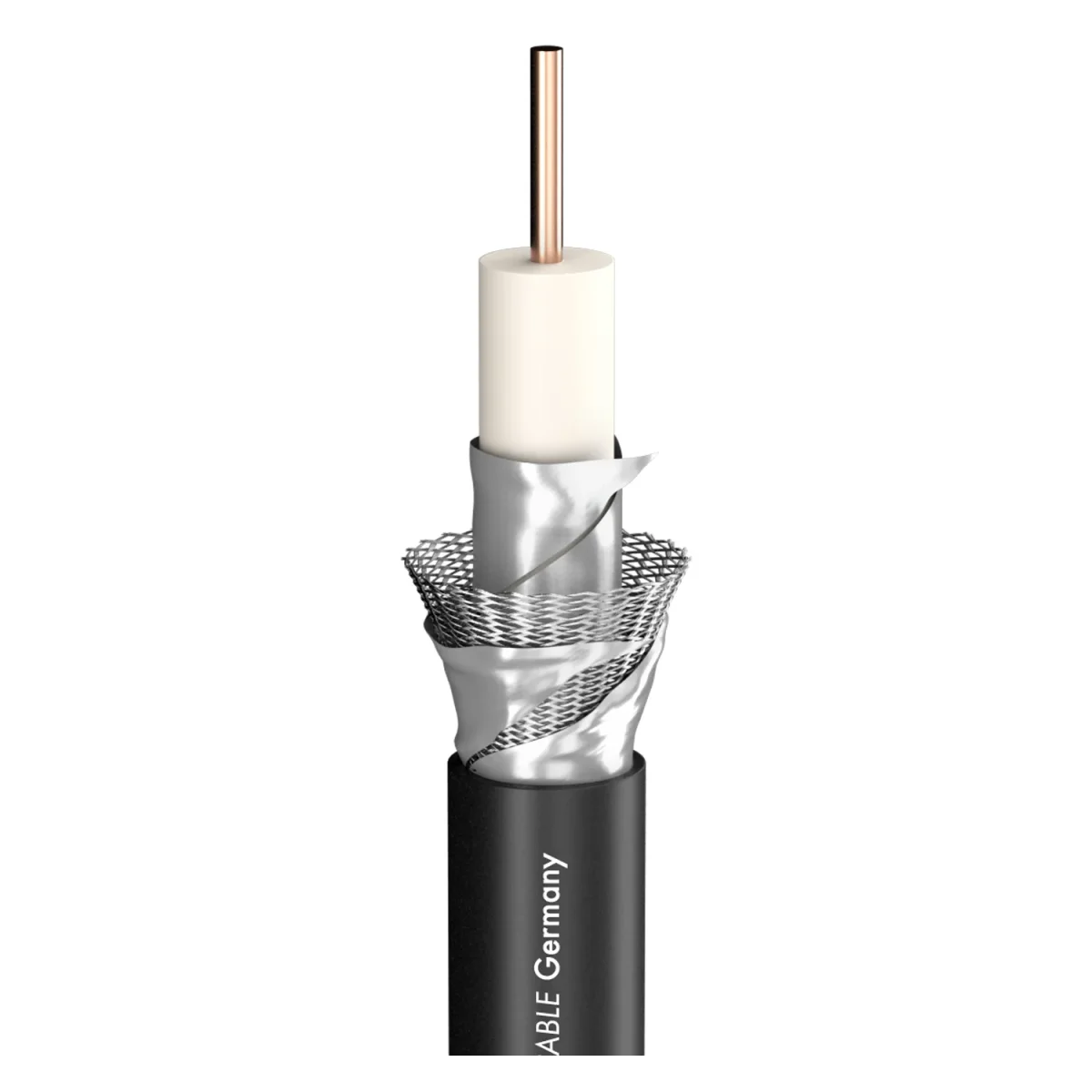

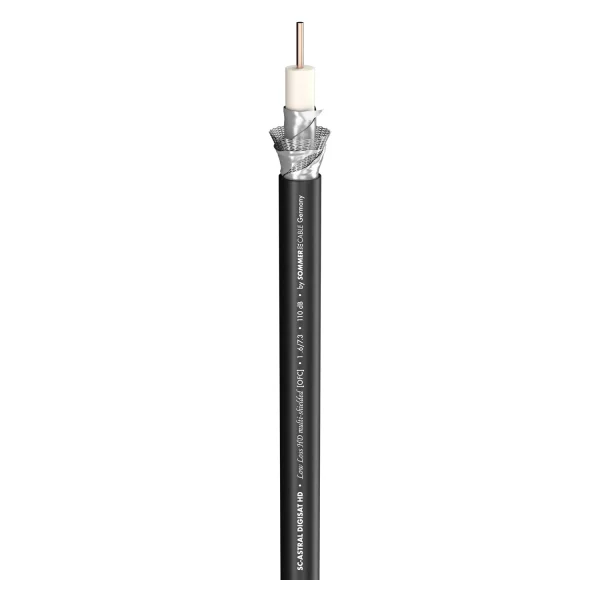

SC-ASTRAL PRO SERIES 1.6/7.3 sw
Ganz in schwarz...präsentiert sich unsere neue Generation von hochwertigen digitalen SAT-Kabeln. In diese Serie haben wir aktuellste Fertigungstechniken implementiert, wie diese auch bei unseren professionellen Broadcast-Videokabeln Anwendung finden. Die…
| EAN/GTIN | 4049371268967 |
| Hersteller-Nr. | 601-0991P |
| Hersteller | Sommer cable |
Ganz in schwarz...
präsentiert sich unsere neue Generation von hochwertigen digitalen SAT-Kabeln. In diese Serie haben wir aktuellste Fertigungstechniken implementiert, wie diese auch bei unseren professionellen Broadcast-Videokabeln Anwendung finden. Die Isolation ist gasgeschäumt und mit einer „Double Skin“ Isolationsglättung versehen, die dauerhaft extrem gute Dämpfungs – und Schirmdämpfungswerte sowie geringe Kopplungswiderstände garantiert. Durch die DECT-Mobiltelefontechnik, W-Lan und das E-Netz, die auch im Gigahertzbereich wie diverse TV-Programme senden, ist eine sauber gelegte und dichte Schirmung unverzichtbar, um Einstreuungen von elektromagnetischen Störfeldern zu vermeiden. Die verwendeten Folien sind überlappend und mit AL/PT beschichtet, damit diese bei Dehnung oder Temperaturschwankungen nicht einreißen. Wir verarbeiten ein hochwertiges oxygenfreies Kupfer der Klasse 6N (OFC 99,9999%), das – bei sachgemäßer Verlegung - gegen Oxidation gerüstet ist. Bei der Kabelproduktion kann es wesentlich sauberer gezogen werden, was wiederum Einfluss auf die elektrischen Werte hat und geringere Toleranzen beim Wellenwiderstand garantiert.
Der hochwertige Außenmantel aus S-PVC ist alterungsbeständig, feuchtigkeitsabweisend und der Aufbau sehr montagefreundlich.
Vorteile:
- Innenleiter aus massivem, sauerstofffreien Kupfer (OFC Class 6N)
- Hohes Schirmmaß, 3-fach bis 4-fach Schirmung, geringe Kopplungswiderstände
- Gasgeschäumte Isolation, geglättet, strapazierfähige AL/PT-Folie
- Störungsfreie Digitalsignalübertragung bei SAT-/ BK-/terrestrischen Anlagen
- Robust und anpassungsfähig
- Einfache und unkomplizierte Montage
Anwendung:
- Professionelle Satellitentechnik für den Innen- und Außenbereich
- Festinstallation in der Gebäude- und Überwachungstechnik
| Marke | Sommer cable |
| Eigenschaften | Analog, Digital 75 Ω, Erdverlegung, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI/HD-SDI |
| Einsatzgebiet | ELA 100 V, Installation, Studio / Broadcast |
| Anwendung | SAT-KABEL HD/UHD/DIGITAL PROFESSIONAL |
| Farbe | schwarz |
| Mantelmaterial | PE |
| Mantel Ø [mm] | 10.30 |
| Mantel Ø (video) [mm] | 10,30 |
| Mantel Ø (video) ["] | 0.4055 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter Ø (video) [mm] | 1,60 |
| Innenleiter Ø (video) ["] | 0.063 |
| AWG (video) | 14 |

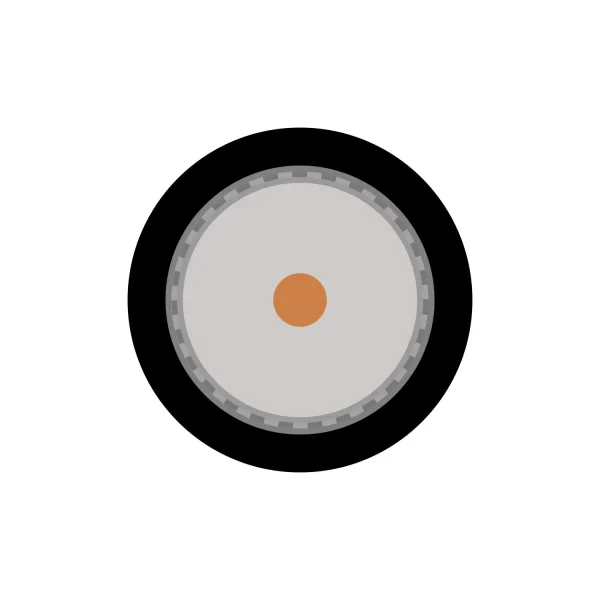

| Abschirmung | AL-Folie + Cu-Geflecht, verzinnt + 2. AL-Folie |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 7,30 |
| Leiterisolation Ø ["] | 0.2874 |
| Gewicht bei 1 m [g] | 101 |
| Gewicht bei 1000 ft [lbs] | 67.9645 |
| Brandlast je m [kWh] | 0,7 |
| Bauform | rund |
| Aufmachung, VPE | 100 m, 500 m |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 10,3 |
| Breite ["] | 0.4055 |
| Höhe [mm] | 10,3 |
| Höhe ["] | 0.4055 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 55 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16.764 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 4,1 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.2497 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 6,9 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.1031 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 9,6 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.9261 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 12,6 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.8405 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 14,8 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.511 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 21,1 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.4313 |
| Wellenwiderstand [Ω] | 75 |
| BPVo-Euroklasse | Fca |
