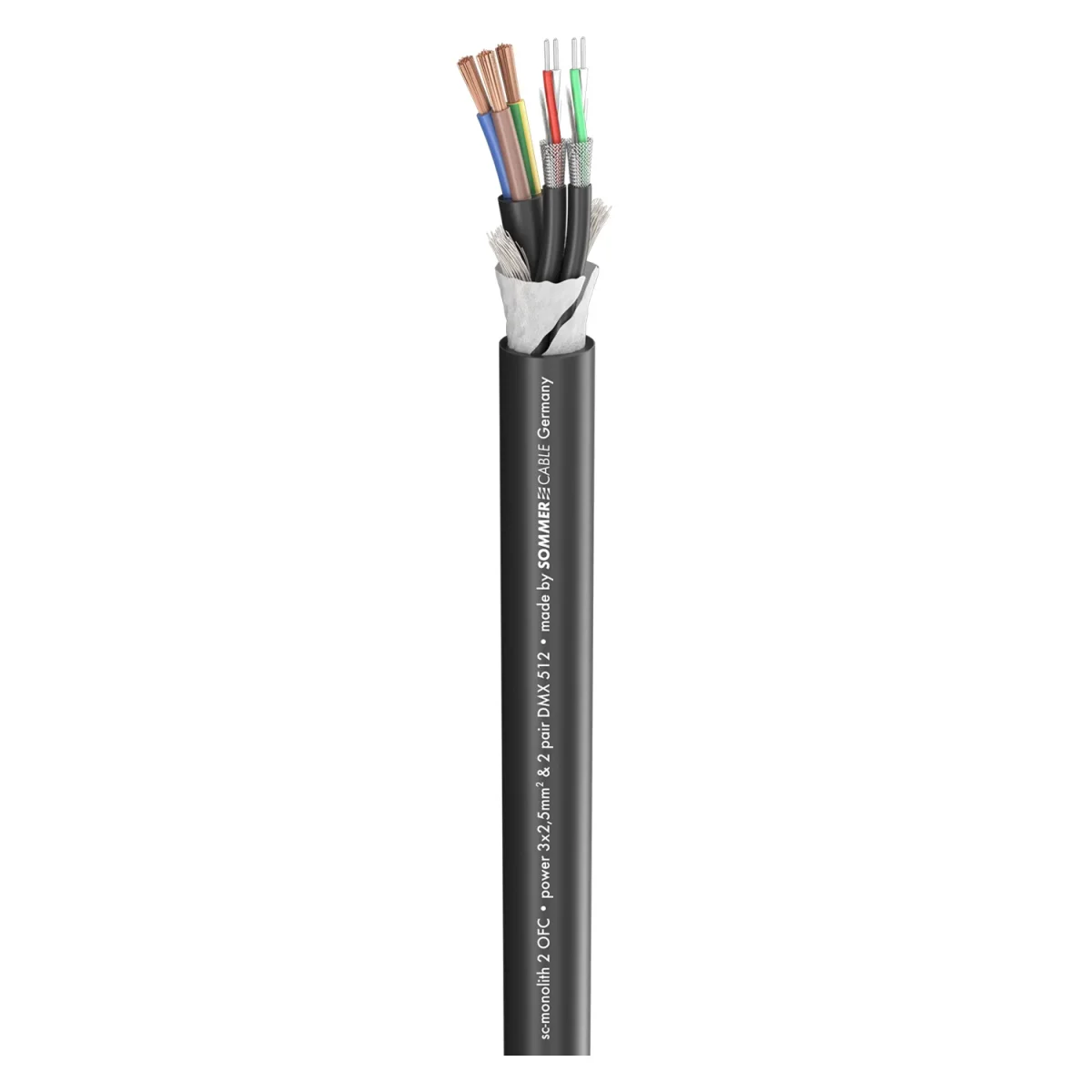

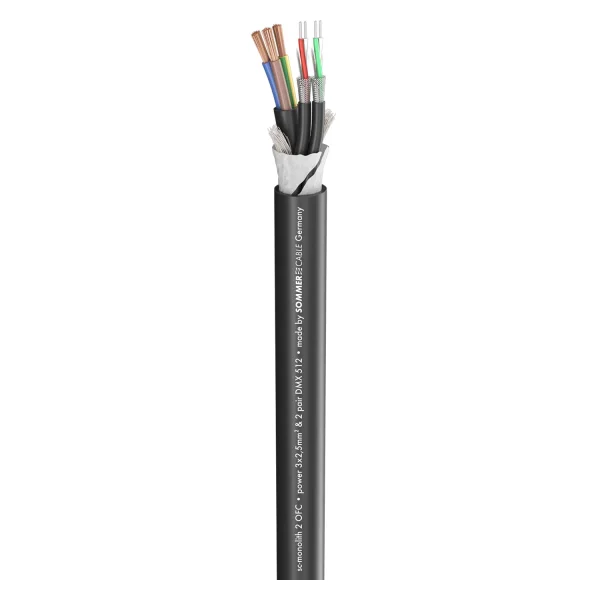

MONOLITH 2 DMX-Kombil./ sw 3x2,50mm² +

SC-Monolith 2 HV; Power: 3 x 2,50 mm²; DMX: 2 x 2 x 0,22 mm²; PVC Ø 16,00 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Bühne / live, Mobiler Einsatz outdoor / indoor, Studio / Broadcast, Installation

EAN/GTIN	4049371005418
Hersteller-Nr.	500-0281-2
Hersteller	Sommer cable

Wenn der Lichtertanz beginnt...

ist die Faszination groß – aber dahinter steckt auch einiges an Technik. Und nicht ganz unbeteiligt daran ist das Kabel. Der Strom für das Licht und Steuersignale für die Bewegung müssen durchgeleitet werden. In einem robusten Kabelschlauch sind beide Kabel vereint und bilden die Zuleitung zum Lichtmischpult und anderen DMX 512 abhängigen Steuereinheiten.

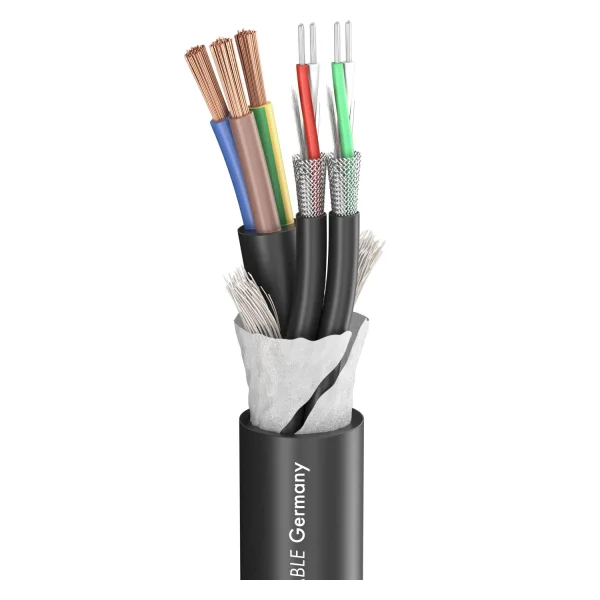

Das SC-Monolith 2 HV POWER/DMX beinhaltet eine Netzzuleitung mit einem Adernquerschnitt von 3 x 2,50 mm² und zwei DMX 512 Leitungen. Jedes DMX-Adernpaar ist mit einem verzinnten Kupferwendel geschirmt. Zur besseren Unterscheidung wurden beide Adernpaare nummeriert. Die Lastleitung wurde nach VDE konzipiert und als zusätzliche Sicherheit mit einem eigenen PVC-Mantel versehen.

Natürlich kann die AES/EBU-Leitung auch als Mikrofonkabel eingesetzt werden, bzw. als Zuleitung für aktive Lautsprechersysteme.

Vorteile:

Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht

Anwendung:

Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von )
Analoges + digitales Audiomultipair mit Netzversorgung

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	DMX & Power
Farbe	schwarz
Signalübertragung	symmetrisch
Aufbau	[(3LIY2,5mm²)Y+ 02(2LI2Y0,22mm²)CY]VLY
Aufbau (power)	(3LIY2,5mm²)Y
Aufbau (AES/EBU, DMX)	02(2LI2Y0,22mm²)CY
Mantelmaterial	PVC
Mantel Ø [mm]	16,00
Mantel Ø ["]	0.6299
Mantel Ø (power) [mm]	8,30
Mantel Ø (power) ["]	0.3268
Mantel Ø (AES/EBU, DMX) [mm]	4,30
Mantel Ø (AES/EBU, DMX) ["]	0.1693
Kanalanzahl (power)	1
Kanalanzahl (AES/EBU, DMX)	2
Innenleiter	5
Innenleiter (power)	3
Innenleiter (AES/EBU, DMX)	2
Innenleiter (power) [mm²]	2,50
Innenleiter (power) [sqin]	0.0039
Innenleiter (AES/EBU, DMX) [mm²]	0,22
Innenleiter (AES/EBU, DMX) [sqin]	0.0003
Innenleiter Ø (power) [mm]	1,78
Innenleiter Ø (power) ["]	0.0701
Innenleiter Ø (AES/EBU, DMX) [mm]	0,56
Innenleiter Ø (AES/EBU, DMX) ["]	0.022
AWG (power)	13
AWG (AES/EBU, DMX)	23
Abschirmung (AES/EBU, DMX)	Kreuzgeflecht, verzinnt
Bedeckung, opt. [%]	85
Cu-Litzen (power)	80
Cu-Litzen (AES/EBU, DMX)	7
Cu-Litze Ø (power) [mm]	0,25
Cu-Litze Ø (power) ["]	0.0098
Cu-Litze Ø (AES/EBU, DMX) [mm]	0.20
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0079
Leiterisolationsmaterial (power)	PVC
Gewicht bei 1 m [g]	312.34
Gewicht bei 1000 ft [lbs]	210.6227
UV-Beständig	Ja
Brandlast je m [kWh]	0,92
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-30
Temperatur max. [°C]	80
Breite [mm]	16
Breite ["]	0.6299
Höhe [mm]	16
Höhe ["]	0.6299
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	52
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	15.8496
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	89
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	27.1272
Wellenwiderstand (AES/EBU, DMX) [Ω]	110
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	0,1
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.0305
Leiterwiderstand bei 1 km (power) [Ω]	80
Leiterwiderstand bei 1000 ft. (power) [Ω]	24.384
Prüfspannung [V]	2500
Nennspannung (power) [V]	500
Betriebsspannung (power) [V]	300
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

12,48 €

inkl. USt: 14,85 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
