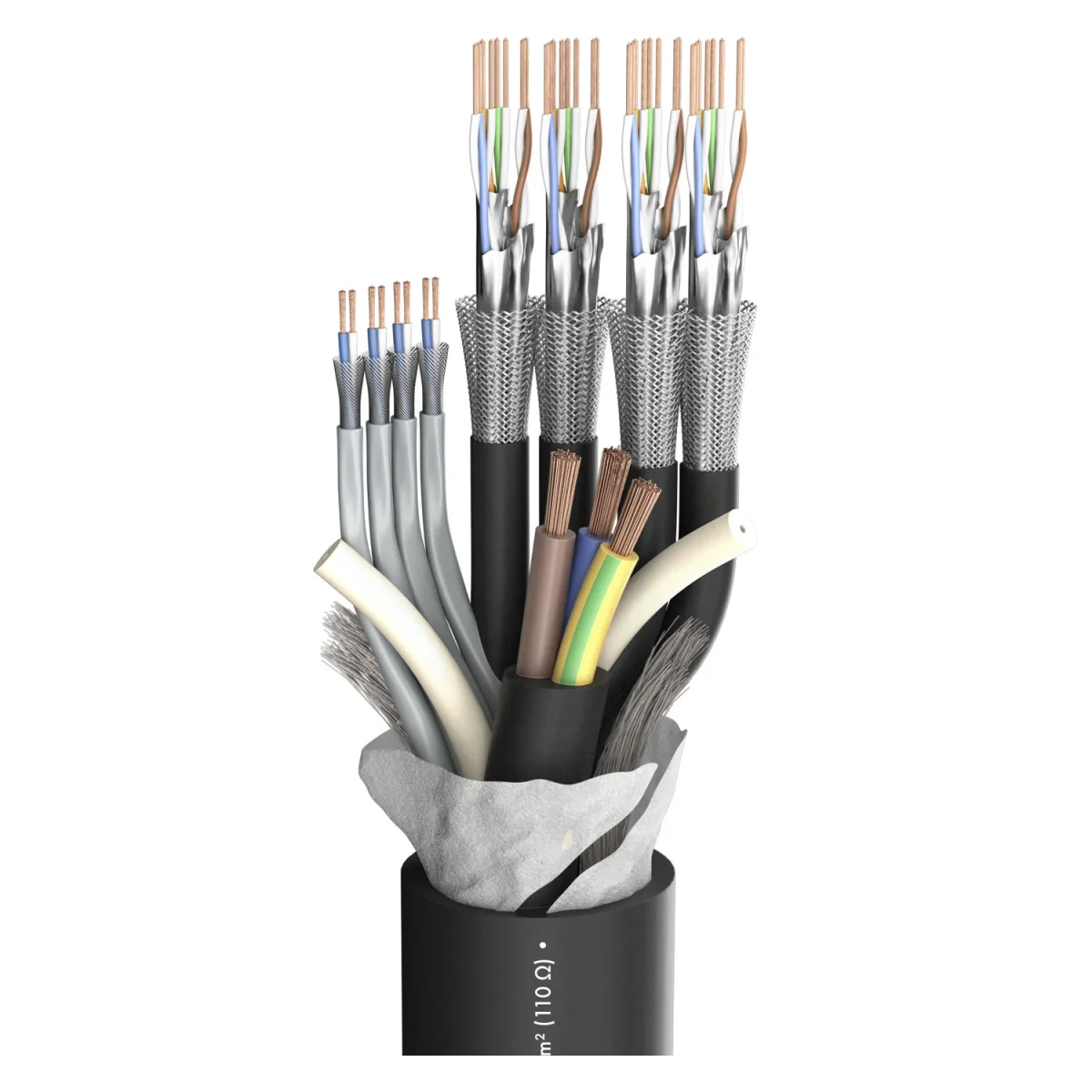

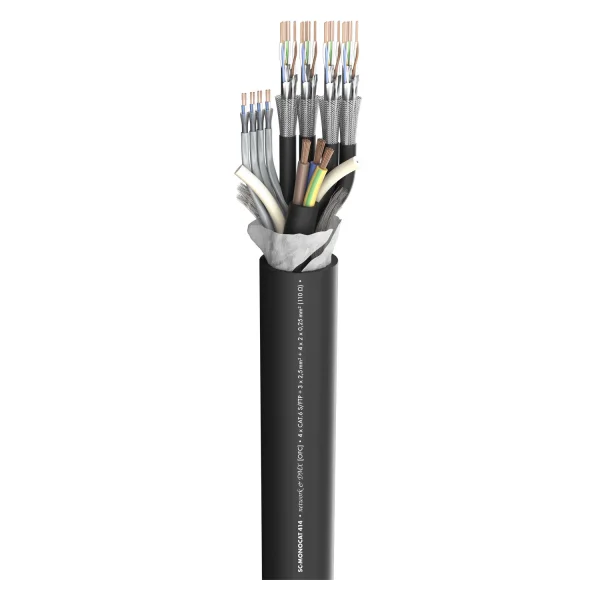

SC-MONOCAT POWER 414/ sw 3x2,5mm²P +

Dicker und größer...Neben den Kombileitungen 110C (CAT+Power), 111C (CAT+Power+DMX), 202 (2xCAT+2xDMX) und 212 (2xCAT+2xDMX+Power) bieten wir hier die erweiterten Varianten SC-MONOCAT POWER 414 und 810. Das SC-MONOCAT POWER 414 besitzt neben der Netzleit…

EAN/GTIN	4049371166379
Hersteller-Nr.	500-0191-4
Hersteller	Sommer cable

Dicker und größer...

Neben den Kombileitungen 110C (CAT+Power), 111C (CAT+Power+DMX), 202 (2xCAT+2xDMX) und 212 (2xCAT+2xDMX+Power) bieten wir hier die erweiterten Varianten SC-MONOCAT POWER 414 und 810. Das SC-MONOCAT POWER 414 besitzt neben der Netzleitung je vier CAT- und DMXLeitungen, das SC-MONOCAT POWER 810 mit super-robustem, kerbfesten und kälteresistenten PUR-Mantel acht CAT-Leitungen.

Vorteile:

LAN-Signalübertragung inkl. Netz in einem Kabel
LAN-Leitung als zusätzliche Steuerleitung einsetzbar
LAN-Leitung zur Audioübertragung geeignet

Anwendung:

Mobiler Einsatz
Steuerung von DMX-Lichtmischpulten
Analoges + digitales Audiomultipair mit LAN- und Netzversorgung
Festinstallation

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Hybridkabel
Farbe	schwarz
Signalübertragung	symmetrisch

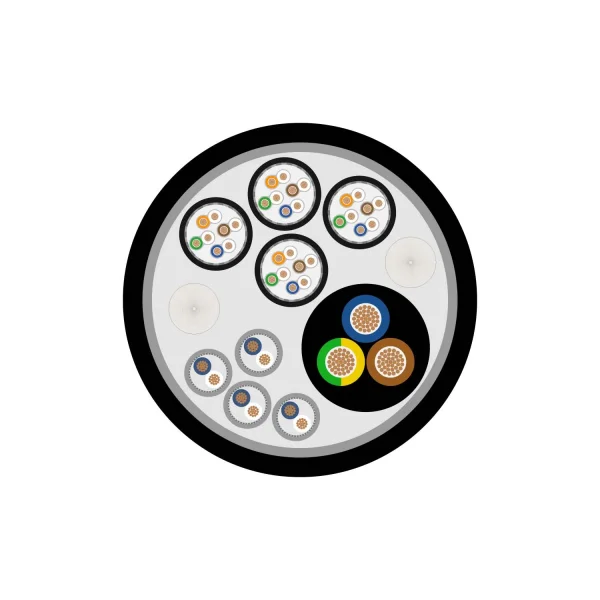

Aufbau	[(3LIY3x2,5mm²)Y+4x(4x(2x0,51mm))(ST)CY+4x(2x(2LI2YS0,25mm²)ST))CY]Y
Aufbau (power)	(3LIY3x2,5mm²)Y
Aufbau (AES/EBU, DMX)	4x(2x(2LI2YS0,25mm²)ST))
Aufbau (network)	4x(4x(2x0,51mm))(ST)CY
Mantelmaterial	PVC
Mantel Ø [mm]	27,00
Mantel Ø ["]	1.063
Kanalanzahl (power)	1
Kanalanzahl (AES/EBU, DMX)	4
Kanalanzahl (network)	4
Innenleiter	13
Innenleiter (power)	3
Innenleiter (AES/EBU, DMX)	2
Innenleiter (network)	8
Innenleiter (power) [mm²]	2,50
Innenleiter (power) [sqin]	0.0039
Innenleiter (AES/EBU, DMX) [mm²]	0.25
Innenleiter (AES/EBU, DMX) [sqin]	0.0004
Innenleiter Ø (network) [mm]	0,51
Innenleiter Ø (network) ["]	0.0201
AWG (AES/EBU, DMX)	23
Abschirmung (AES/EBU, DMX)	Cu-Geflecht verzinnt
Abschirmung (network)	AL / PT-Folie + Cu-Geflecht verzinnt
Bedeckung, opt. [%]	100
Leiterisolationsmaterial	Foam / Skin-PE
Gewicht bei 1 m [g]	850
Gewicht bei 1000 ft [lbs]	571.9786
UV-Beständig	Ja
Brandlast je m [kWh]	3,25
Bauform	rund
Aufmachung, VPE	Meterware
CAT-Type	CAT.7
Sektionslänge max. [m]	110
Sektionslänge max. [ft]	360.8924
Temperatur min. [°C]	-20
Temperatur max. [°C]	75
Breite [mm]	27
Breite ["]	1.063
Höhe [mm]	27
Höhe ["]	1.063
Kapazität Ader/Ader bei 1m (network) [pF]	44
Kapazität Ader/Ader bei 1 ft. (network) [pF]	13.4112
Wellenwiderstand (network) [Ω]	100
Isolationswiderstand bei 1 km (power) [GΩ]	5
Isolationswiderstand bei 1000 feet (power) [GΩ]	1.524
Prüfspannung [V]	2000
Nennspannung (power) [V]	500
Betriebsspannung (power) [V]	300
BPVo-Euroklasse	Fca
