TRANSIT MC123 0.6/2.8HD + 2xAudio + Netz

Die Drillinge in einem Bauch...sind einmal für das Bild, einmal für den Ton und einmal für den Strom zuständig. Über die Bildleitung übertragen wir ein Videosignal mit 75 Ω, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mi…

EAN/GTIN	4049371364218
Hersteller-Nr.	605-0761
Hersteller	Sommer cable

Die Drillinge in einem Bauch...

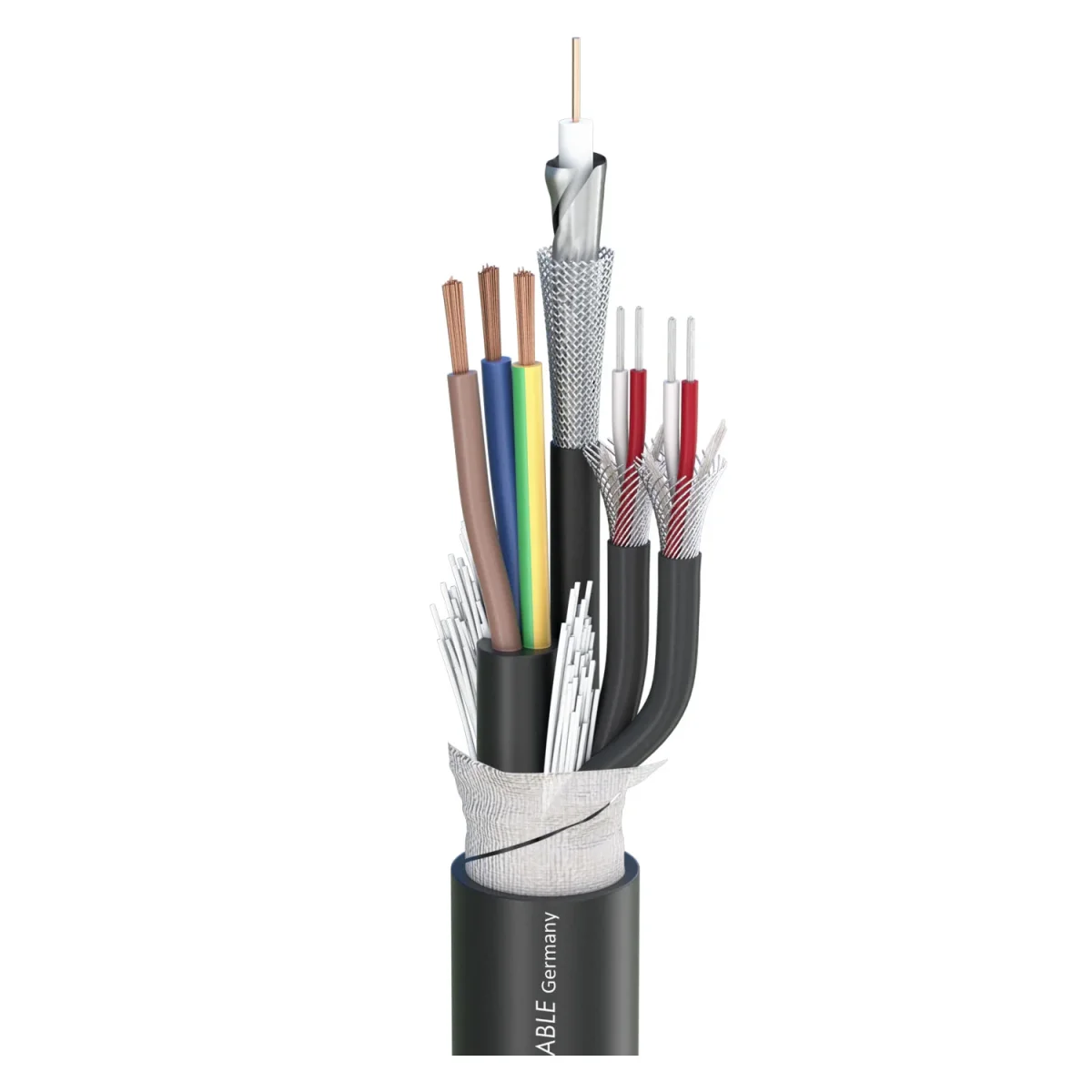

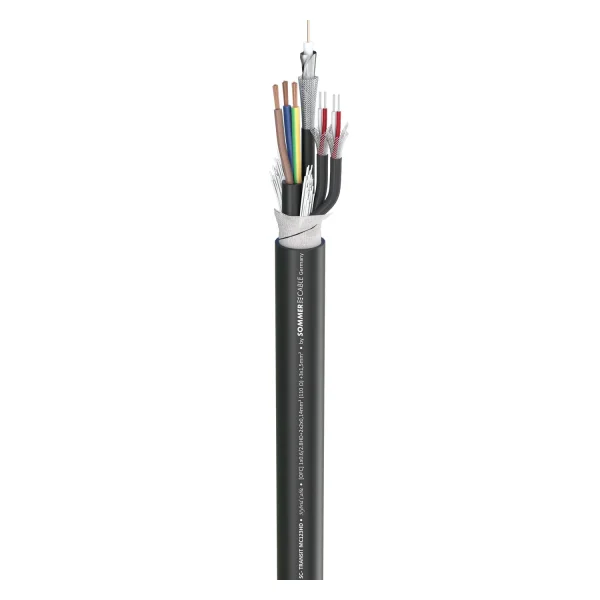

sind einmal für das Bild, einmal für den Ton und einmal für den Strom zuständig. Über die Bildleitung übertragen wir ein Videosignal mit 75 Ω, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mit Querschnitt 2 x 0,14 mm² und den Strom übertragen wir über eine Netzleitung 3 x 1.50 mm². Das Transit MC 123 HD wird in der Festinstallation (Studio, Theater, Gebäudetechnik usw.) eingesetzt. Es ist aber aufgrund der hohen Flexibilität auch für mobile Anwendungen und den Außenbereich geeignet.

Vorteile:

HD-SDI Video 75 Ω + Audio (+ Power)
Sehr kompakt und flexibel
Einfach zu verarbeiten

Anwendung:

Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
Zur Installation (Studio, Theater, Gebäudetechnik)
Im Außenbereich

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Hybridkabel
Farbe	schwarz

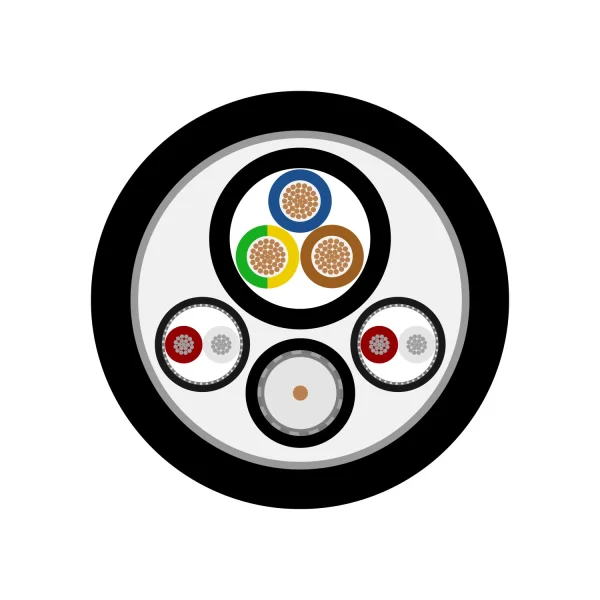

Aufbau	[2Y0,6mm(ST)CY+(2LIY0,14mm²)DY+(3LIY1,5mm²)Y]Y
Aufbau (audio)	(2LIY0,14mm²)DY
Aufbau (video)	2Y0,6mm(ST)CY
Aufbau (power)	(3LIY1,5mm²)Y
Mantelmaterial	PVC
Mantel Ø [mm]	14,20
Mantel Ø ["]	0.5591
Mantel Ø (audio) [mm]	4,20
Mantel Ø (audio) ["]	0.1654
Mantel Ø (video) [mm]	4,20
Mantel Ø (video) ["]	0.1654
Kanalanzahl (audio)	2
Kanalanzahl (video)	1
Kanalanzahl (power)	1
Innenleiter	6
Innenleiter (audio)	2
Innenleiter (video)	1
Innenleiter (power)	3
Innenleiter (audio) [mm²]	0,14
Innenleiter (audio) [sqin]	0.0002
Innenleiter (video) [mm²]	0,28
Innenleiter (video) [sqin]	0.0004
Innenleiter (power) [mm²]	1,50
Innenleiter (power) [sqin]	0.0023
Innenleiter Ø (audio) [mm]	0,42
Innenleiter Ø (audio) ["]	0.0165
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
Innenleiter Ø (power) [mm]	1,38
Innenleiter Ø (power) ["]	0.0543
AWG (audio)	26
AWG (video)	23
AWG (power)	16
Abschirmung (audio)	Cu-Wendel, verzinnt
Abschirmung (video)	Cu-Geflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	18
Cu-Litzen (video)	1
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Cu-Litze Ø (video) [mm]	0,60
Cu-Litze Ø (video) ["]	0.0236
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	2,80
Leiterisolation Ø (video) ["]	0.1102
Gewicht bei 1 m [g]	232.4
Gewicht bei 1000 ft [lbs]	134.5832
UV-Beständig	Ja
Brandlast je m [kWh]	0,84
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	14,2
Breite ["]	0.5591
Höhe [mm]	14,2
Höhe ["]	0.5591
Kapazität Ader/Ader bei 1m (audio) [pF]	50
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	15.24
Kapazität Ader/Schirm bei 1m (audio) [pF]	100
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	30.48
Kapazität Ader/Schirm bei 1m (video) [pF]	56
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	17.0688

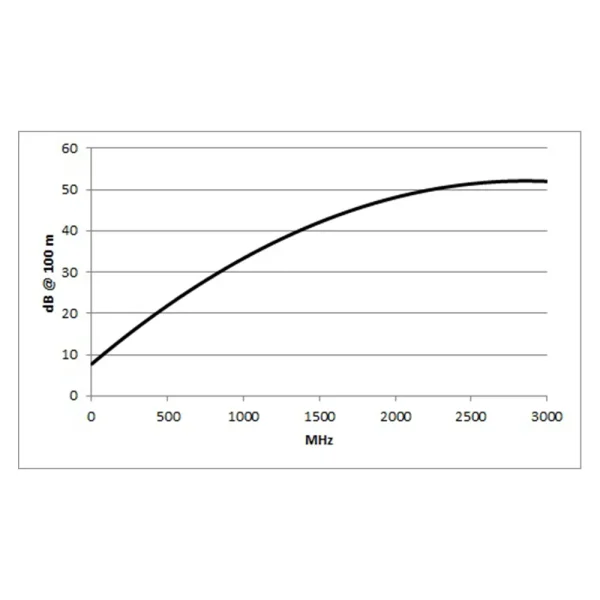

Dämpfung bei 50 MHz (100m & 20° C) [dB]	7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.225
Dämpfung bei 200 MHz (100m & 20° C) [dB]	14,5
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4196
Dämpfung bei 470 MHz (100m & 20° C) [dB]	22,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.919
Dämpfung bei 862 MHz (100m & 20° C) [dB]	31,1
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.4793
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	33,6
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2413
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	41,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.5578
Wellenwiderstand (audio) [Ω]	110
Wellenwiderstand (video) [Ω]	75
BPVo-Euroklasse	Fca
