TRANSIT MC 1031 HD

TRANSIT MC 1031 HD; Video: 1 x 1,06/4,80; Power: 3 x 2,50 mm²x CAT.7; FR-PVC Ø 19,90 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit).

EAN/GTIN	4049371244053
Hersteller-Nr.	600-1031
Hersteller	Sommer cable

Eine gute Dreierkette

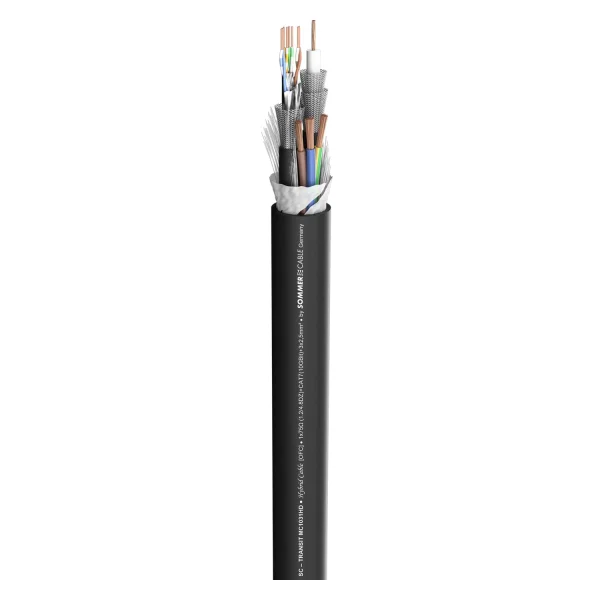

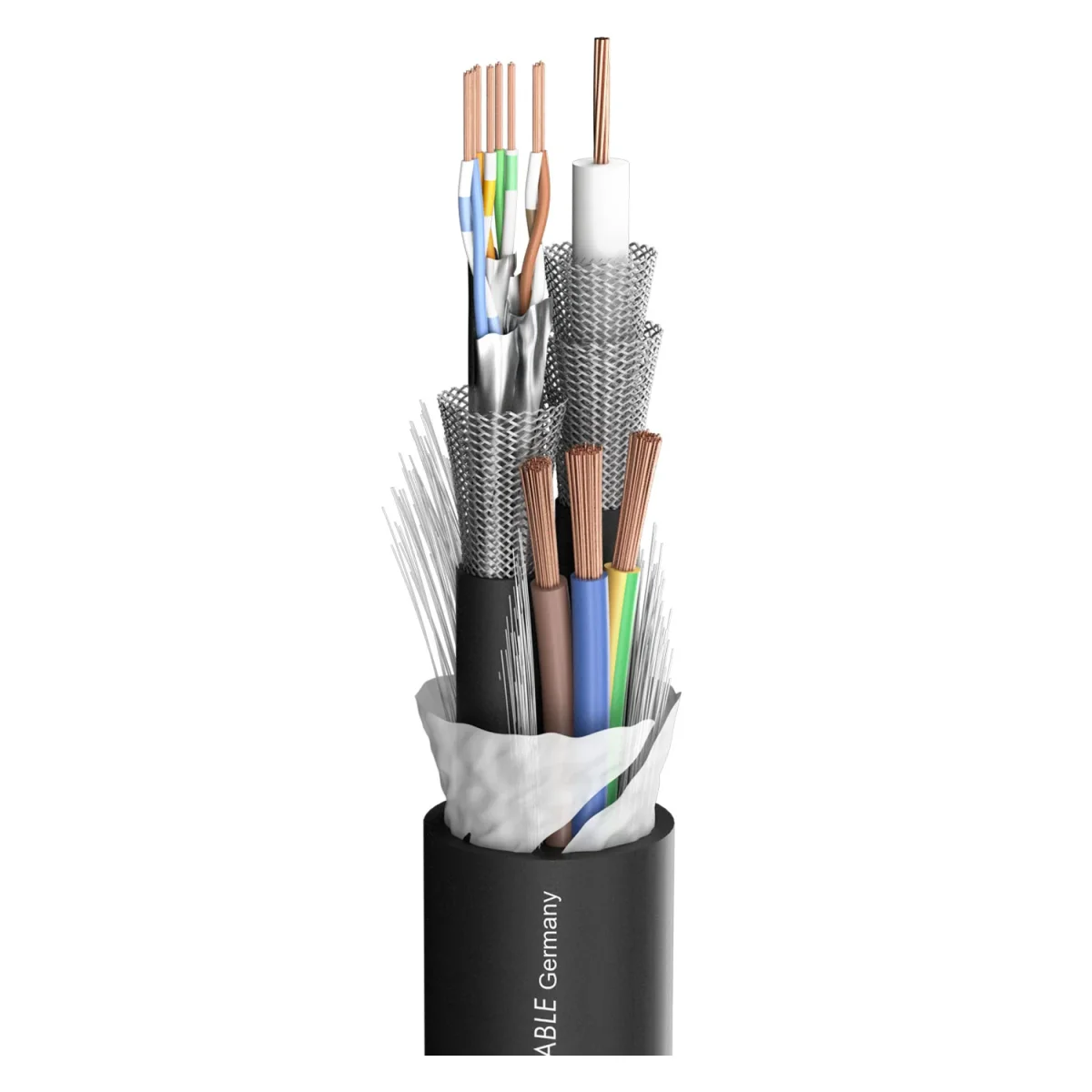

ist immer bestens auf alle Fälle, wie zum Beispiel einen Konter, vorbereitet. Genau wie bei unserem Hybridkabel TRANSIT MC 1031 HD, das ideal ausgerüstet ist für die Einsatzfälle HD-Bild, Stromversorgung und LAN bzw. Steuersignal. Viele Video-/Netzwerk-/Strom-Hybridkabel sind zu fragil, als dass man diese gut trommeln, biegen oder stark belasten könnte. Da muss man sich etwas Besonderes einfallen lassen, wie wir es beim neuen TRANSIT MC 1031 HD getan haben. In diesem Kabel werden unser doppelt geschirmtes Videokabel VECTOR DZ PUR, unser robustes MERCATOR CAT.7 und eine 3 x 2,5 mm² Netzleitung in einem flexiblen, flammwidrigen Spezial-PVC-Mantel so kombiniert, dass eine problemlose Übertragung auch über 100 m gewährleistet ist. Auch bei besonderen Widrigkeiten, wie Hitze, Kälte und starker Beanspruchung

Vorteile:

10 Gbit-fähige Netzwerk-, Strom- und HD-SDI-konforme Videoübertragung in einem Kabel
Hervorragende Schirmung
Niedrige Dämpfungswerte für Long-Distance-Übertragungen in HD
Kompakt im Durchmesser
Flexibel und gut trommelbar

Anwendung:

Digitale HD-SDI Long-Distance-Übertragung inklusive Digital-Audio-Network und Stromversorgung
Ideal für Ü-Wagen-Einsatz, Sport-Events und Großveranstaltungen
Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)

Anwendung	Hybridkabel
Farbe	schwarz

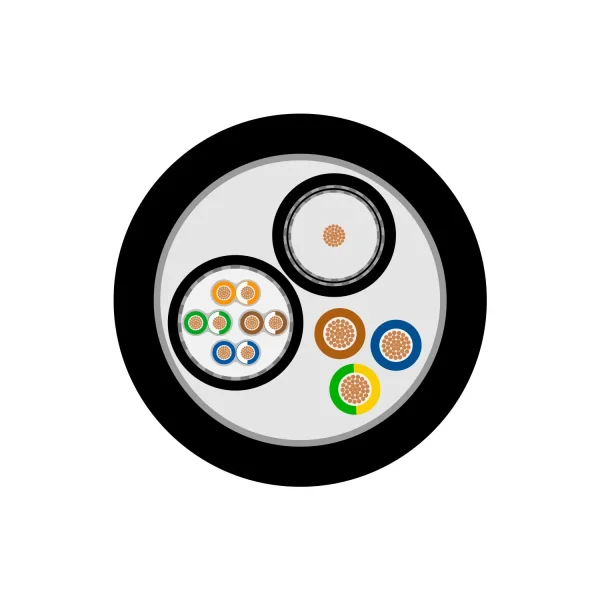

Aufbau	[(02YSCCH1,2/4,8)+(SFTP4x2xAWG23/1)+3LIY2,5mm²]Y
Aufbau (video)	(02YSCCH1,2/4,8)
Aufbau (power)	3LIY2,5mm²
Aufbau (network)	SFTP4x2xAWG23/1
Mantelmaterial	FR-PVC
Mantelmaterial (video)	PUR
Mantelmaterial (network)	PVC
Mantel Ø [mm]	19,90
Mantel Ø ["]	0.7835
Mantel Ø (video) [mm]	7,10
Mantel Ø (video) ["]	0.2795
Mantel Ø (network) [mm]	8,00
Mantel Ø (network) ["]	0.315
Innenleiter	12
Innenleiter (video)	1
Innenleiter (power)	3
Innenleiter (network)	8
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter (power) [mm²]	2,50
Innenleiter (power) [sqin]	0.0039
Innenleiter Ø (video) [mm]	1,06
Innenleiter Ø (video) ["]	0.0417
Innenleiter Ø (network) [mm]	0,57
Innenleiter Ø (network) ["]	0.0224
AWG (video)	18
AWG (network)	23
Abschirmung (video)	2 x Cu-Geflecht verzinnt
Abschirmung (network)	Cu-Geflecht verzinnt + AL / PT-Folie je Adernpaar
Cu-Litzen (video)	7
Cu-Litzen (network)	1
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Cu-Litze Ø (network) [mm]	0,57
Cu-Litze Ø (network) ["]	0.0224
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	4,80
Leiterisolation Ø (video) ["]	0.189
Gewicht bei 1 m [g]	460
Gewicht bei 1000 ft [lbs]	291.5072
UV-Beständig	Ja
Bauform	rund
CAT-Type	CAT.7
Temperatur min. [°C]	-20
Temperatur max. [°C]	75
Breite [mm]	19,9
Breite ["]	0.7835
Höhe [mm]	19,9
Höhe ["]	0.7835
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.8651
Dämpfung bei 470 MHz (100m & 20° C) [dB]	14,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4806
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.2179
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	21,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.6751
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.2906
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2108
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.4358
Wellenwiderstand (video) [Ω]	75
Wellenwiderstand (network) [Ω]	100
BPVo-Euroklasse	Fca
