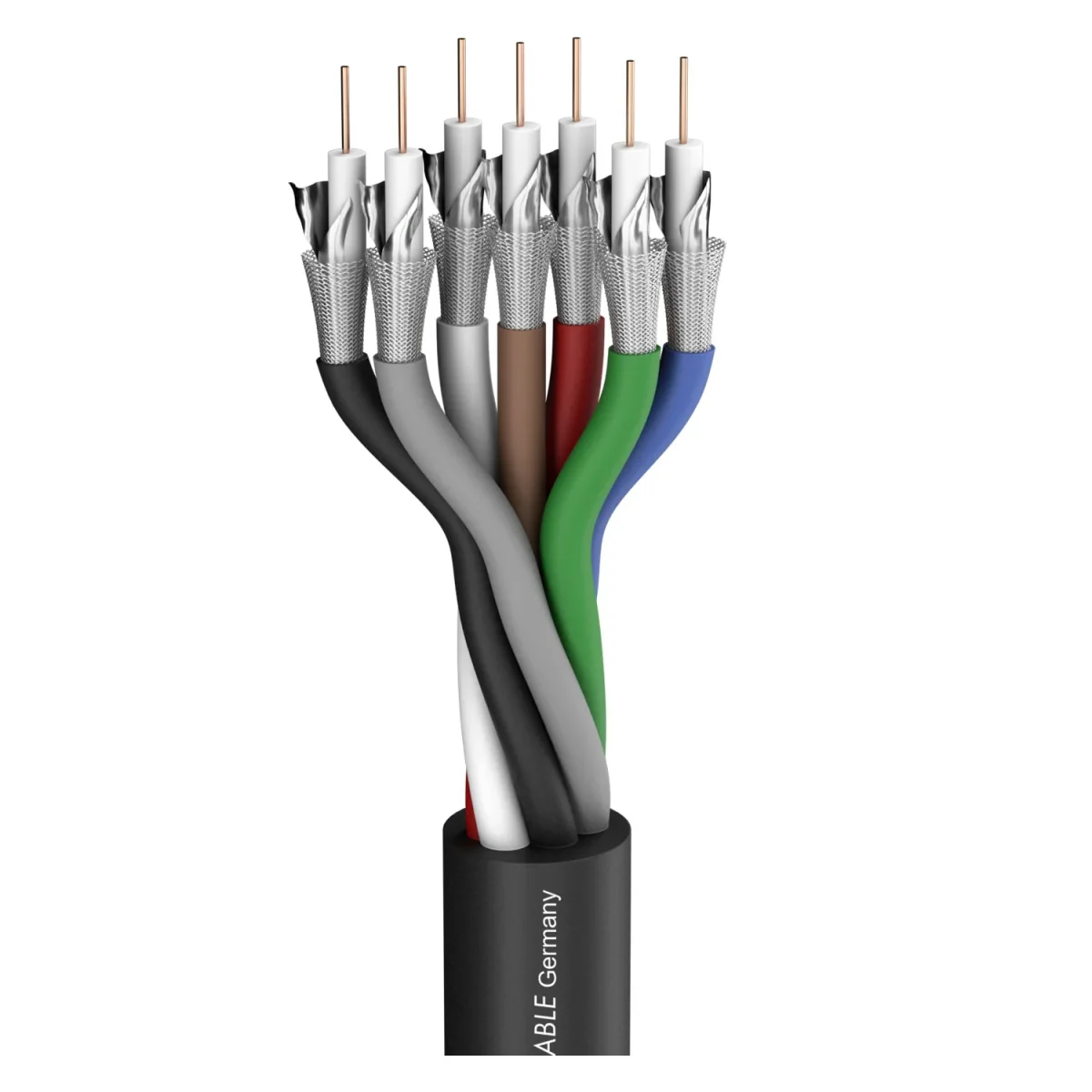

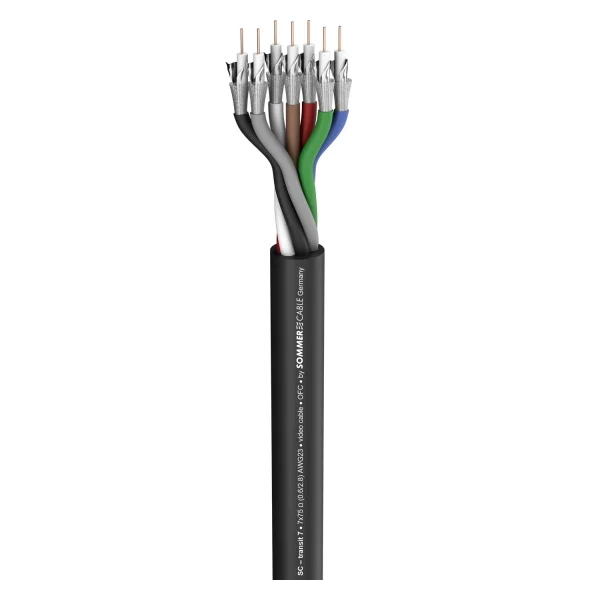

TRANSIT 7, 75 Ohm Long distance RGBHV

Wer eine lange Leitung hat...für den ist unser TRANSIT das Richtige. Dieses entspricht im grundsätzlichen Aufbau unseren multikoaxialen Leitungen TRANSIT MINI und TRANSIT MINI FLEX, allerdings wird das TRANSIT für extreme Längen von mehr als 40 Metern em…

EAN/GTIN	4049371001670
Hersteller-Nr.	600-0851-07
Hersteller	Sommer cable

Wer eine lange Leitung hat...

für den ist unser TRANSIT das Richtige. Dieses entspricht im grundsätzlichen Aufbau unseren multikoaxialen Leitungen TRANSIT MINI und TRANSIT MINI FLEX, allerdings wird das TRANSIT für extreme Längen von mehr als 40 Metern empfohlen. Auch für kurze Distanzen wird dieses gerne im professionellen Videostudio eingesetzt. Es garantiert ein absolut schatten- und flimmerfreies Bild. Das TRANSIT besticht durch hohe Flexibilität, langen Funktionserhalt und durch eine doppelte Schirmung (Cu-Geflecht + AL/PT Folie) der einzelnen Adern.

Vorteile:

Zuverlässige und sehr hochwertige Bildübertragung über lange Strecken
Sehr gute Dämpfungs- und Übertragungswerte auch bei Überlängen
Hochflexibel durch spezielle Mantelmischung und engen Verseilschlag der Adern
Trommelbar

Anwendung:

Zur Festinstallation bei langen Wegen (Theater, Sportarenen, Medien- & Kongresszentren)
Multikoax Kabeltrommel

Eigenschaften	Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	schwarz

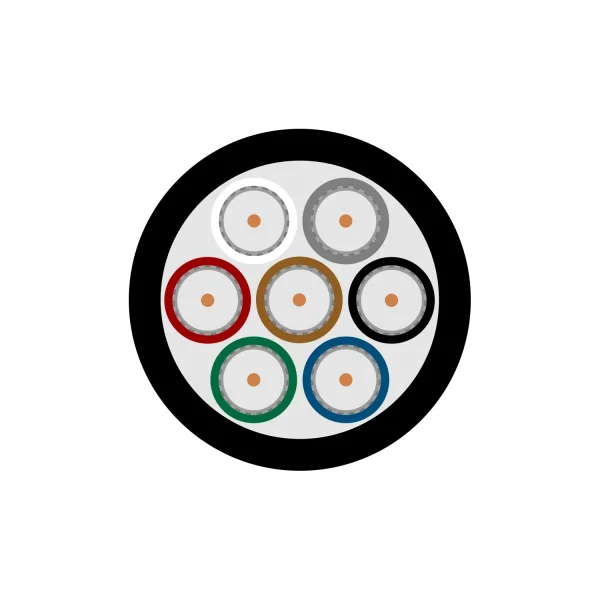

Aufbau	7x2YS(ST)CY0,6/2,8
Aufbau (video)	2YS(ST)CY0,6/2,8
Mantelmaterial	PVC
Mantel Ø [mm]	15,00
Mantel Ø ["]	0.5906
Kanalanzahl (video)	1
Innenleiter	7
Innenleiter (video)	7
Innenleiter (video) [mm²]	0,28
Innenleiter (video) [sqin]	0.0004
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
AWG (video)	23
Abschirmung	Cu-Geflecht verzinnt 90 % + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	0,60
Cu-Litze Ø (video) ["]	0.0236
Leiterisolationsmaterial	Foam/Skin-PE, Gas-injected Foam / Skin-PE
Leiterisolation Ø (video) [mm]	2,80
Leiterisolation Ø (video) ["]	0.1102
Gewicht bei 1 m [g]	290.6
Gewicht bei 1000 ft [lbs]	181.6873
UV-Beständig	Ja
Brandlast je m [kWh]	1,54
Bauform	rund
Aufmachung, VPE	Meterware
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-30
Temperatur max. [°C]	70
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	81
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	265.748
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	54
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	177.1654
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	37
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	121,3911
Breite [mm]	15
Breite ["]	0.5906
Höhe [mm]	15
Höhe ["]	0.5906
Kapazität Ader/Schirm bei 1m (video) [pF]	55
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.764
Dämpfung bei 50 MHz (100m & 20° C) [dB]	9,8
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.987
Dämpfung bei 200 MHz (100m & 20° C) [dB]	13,9
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.2367
Dämpfung bei 470 MHz (100m & 20° C) [dB]	20,9
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.3703
Dämpfung bei 862 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	32,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.0279
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	42
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.8016
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	46,3
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	14.1122
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	51,7
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	15.7582
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	59,1
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	18.0137
Wellenwiderstand [Ω]	75
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

12,66 €

inkl. USt: 15,07 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
