Tekbox TBWA2/20dB / 20dB Breitband-Verstärker bis 6GHz

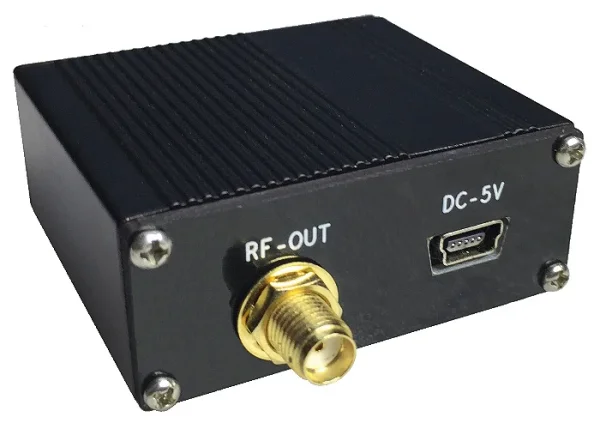

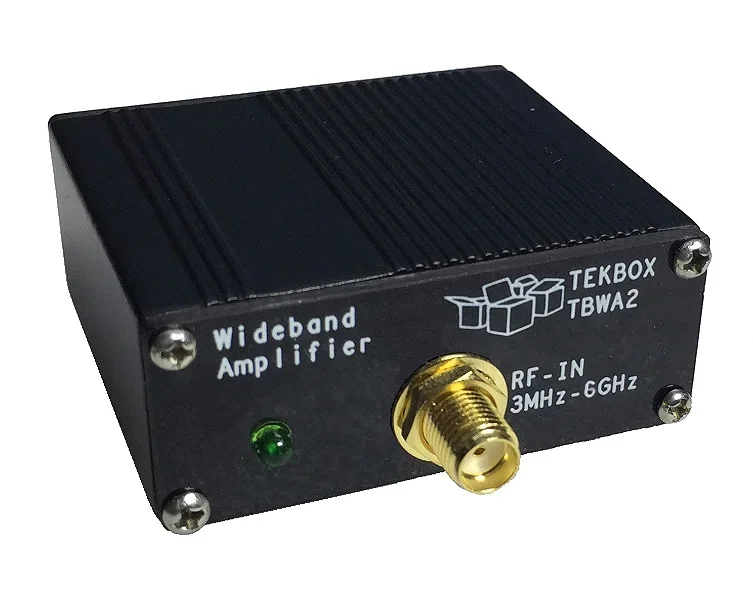

Breitbandverstärker mit 20dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz! TBWA2-Breitband-RF-Verstärker TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich. TBWA2/20dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB Rauschzahl @ 2GHz: 4,5 ... 5 dB Verstärkung 1 MHz 10 MHz 100 MHz 500 MHz 1 GHz 2 GHz 3 GHz 4.5 GHz 6 GHz 14.8 dB 20.2 dB 20.2 dB 20 dB 19.8 dB 19 dB 17.6 dB 17.4 dB 15.4 dB
