Tekbox TBOH01 / 5 µH Gleichspannungs-LISN bis 10 A

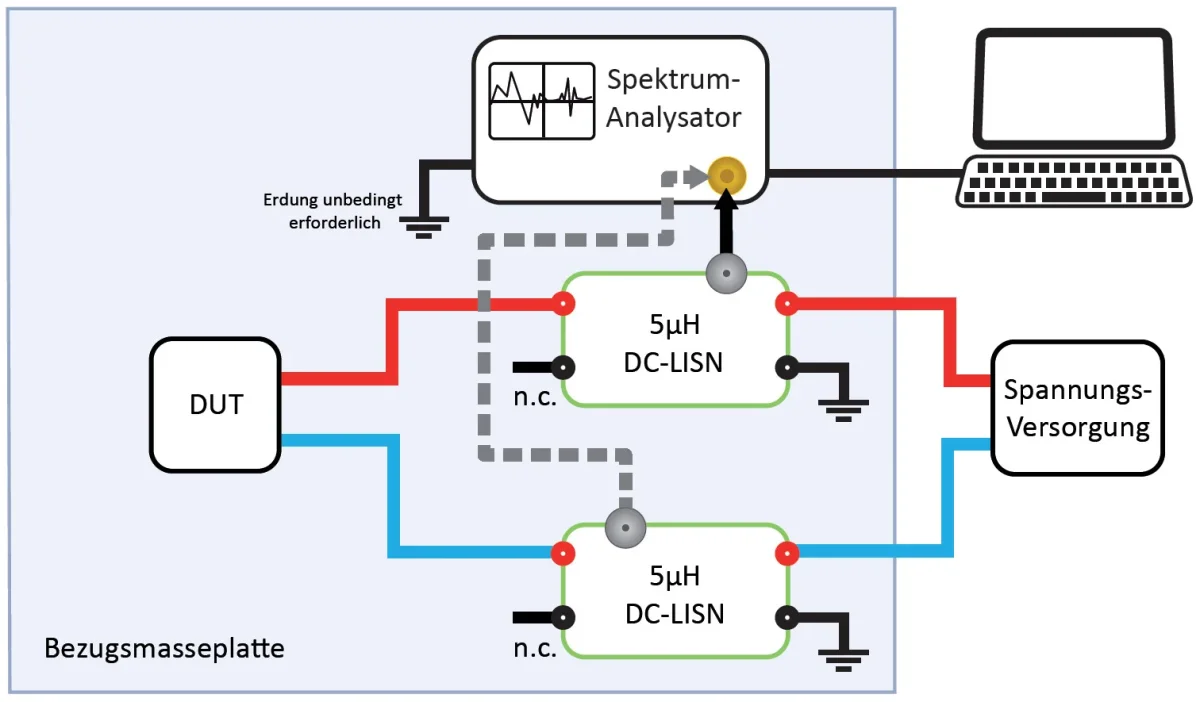

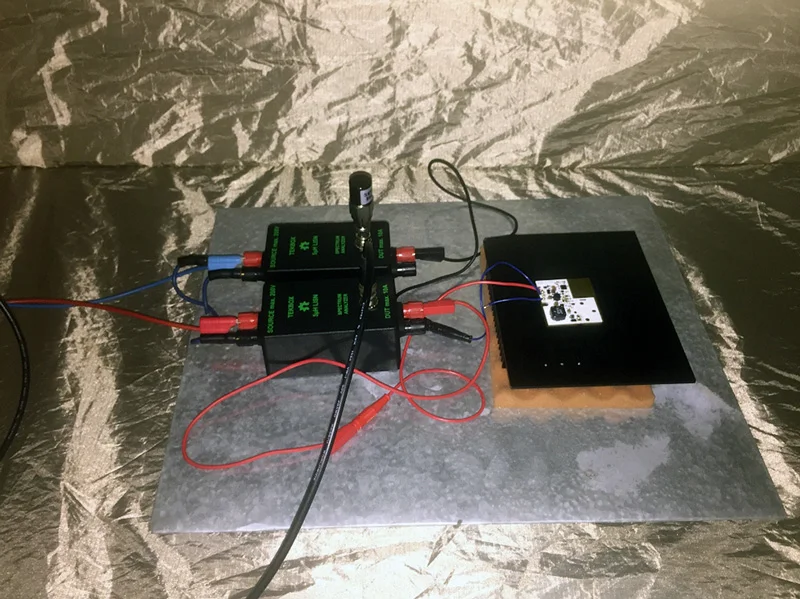

5 µH Netznachbildung (LISN) für Gleichspannungs-Geräte bis 10 A Die 5µH LISN (Line Impedance Stabilisation Network) vom Typ TBOH01 wird zur Messung leitungsgebundener Störungen von Geräten mit DC-Versorgung benötigt. Das Gerät wurde für EMV-Precompliance-Tests im Frequenzbereich von 150 kHz bis 110 MHz gemäß CISPR 25, ISO 7637-2, ISO11452-2/4/5 und mit Einschränkungen DO-160/ED-14G entwickelt. Die LISN wird in die Versorgungsleitung des DUT (Device-Under-Test) eingeschleift. Leitungsgebundene Störungen, die auf der Versorgung des DUT anzutreffen sind, können über den BNC-Anschluss in Verbindung mit einem Spektrumanalysator oder Messempfänger gemessen werden. Die TBOH01 kann aber auch zur Einkopplung von HF-Rauschen in die Versorgungsleitung des DUT verwendet werden. Eingang (Anschluss SOURCE) und Ausgang (Anschluss DUT) der LISN werden über eine 5 µH Luftspule entkoppelt. Features Frequenzbereich: 150 kHz…110 MHz (1 GHz, siehe Abb. im Handbuch) DC-Widerstand: 40 mΩ Maximal-Strom: 10 A Nominelle Betriebsspannung: 0..60 V* Integrierter Überspannungsschutz Für Precompliance-Test gemäß CISPR 25, ISO 7637-2, ISO11452-2/4/5, mit Einschränkungen DO-160/ED-14G * Die Betriebsspannung ist aus Sicherheitsgründen auf 60 V beschränkt. Obwohl die Komponenten der TBOH01 bis ≥ 200 V ausgelegt sind, könnte die positive Spannung versehentlich mit dem negativen Anschluss der LISN verbunden werden und damit auch mit dem Gehäuse der LISN. Unter diesen Umständen könnte bei einer DC-Spannung > 60 V die Berührung des Gehäuses einen lebensbedrohlichen elektrischen Schlag verursachen.
