Tekbox TBLPA1 1 W Leistungsverstärker hochlinear, Frequenzbereich: 10 MHz..1 GHz

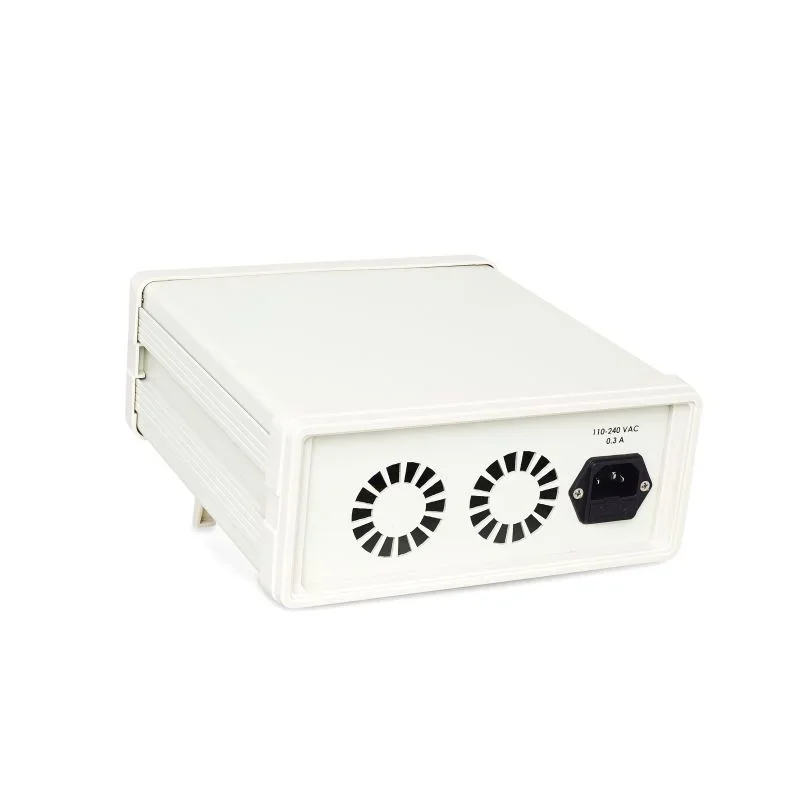

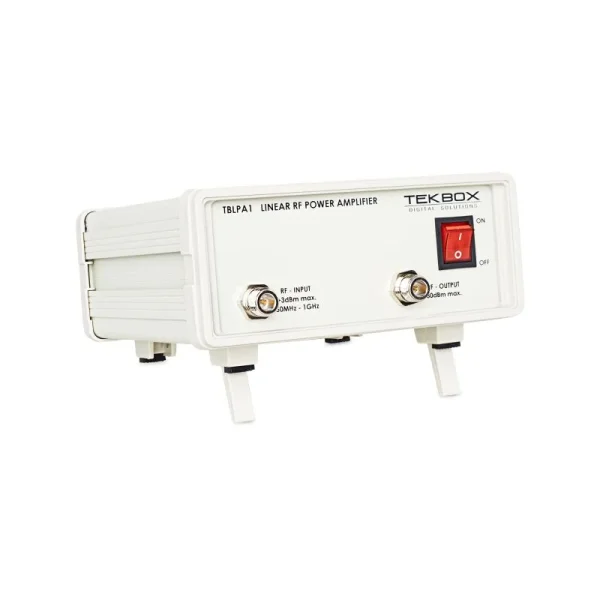

TBLPA1 Linearer RF-Breitband-Leistungsverstärker Der lineare Breitband-Leistungsverstärker TBLPA1 ist ein Allzweck-HF-Verstärker für Test- und Messanwendungen. Er hat eine Ausgangsleistung von bis zu 1 W und kann im Frequenzbereich von 10 MHz bis 1 GHz und mit reduzierter Ausgangsleistung auch darüber hinaus eingesetzt werden. SPEZIFIKATIONEN Eingang / Ausgang: 50 Ohm, N-Buchse Versorgungsspannungsbereich: 110 V...240 V Leistungsaufnahme der Versorgung: 15 W Betriebstemperaturbereich: -20°C bis 60°C Frequenzbereich: 50 MHz - 1 GHz, (3MHz - 1,3GHz mit reduzierter Ausgangsleistung) Verstärkung: 36dB typisch, siehe Tabelle 1 für Details 1dB Ausgangskompressionspunkt @ 10MHz: +29,5 dBm typ. 1dB Ausgangskompressionspunkt bei 100 MHz: +30,9 dBm typ. 1dB-Ausgangskompressionspunkt bei 500 MHz: +31,3 dBm typ. 1dB-Ausgangskompressionspunkt bei 1 GHz: +28,7 dBm typ. Rauschzahl: 2,5 dB typ. 2. Harmonische, 50MHz, Pout=30dBm: < - 50 dBc typ. 2. Oberschwingung, 200MHz, Pout=30dBm: < - 40 dBc typ 3. Oberschwingung, 50MHz, Pout=30dBm: < - 30 dBc typ 3. Oberschwingung, 200MHz, Pout=30dBm: < - 25 dBc typ Gesamte harmonische Verzerrung: 0,85% @200MHz, Pout=27dBm typ. 1,13% bei 200MHz, Pout=28dBm typ. 2,33% @200MHz, Pout=29dBm typ. 5,6% @200MHz, Pout=30dBm typ. Interceptpunkt dritter Ordnung: +50dBm, @200MHz, ? f = 200kHz typ. Eingangsrückflussdämpfung: 50 MHz: 11dB typ. 800 MHz: 16dB typ. Ausgangs-VSWR: 50 MHz: 2.1:1 800 MHz: 1.4:1 Maximale Nennwerte: Maximale Eingangsleistung: +3 dBm Der Ausgang des TBLPA1 ist recht tolerant gegenüber Ausgangsfehlanpassungen, jedoch wird eine offene oder kurzgeschlossene Last nicht empfohlen, da sie möglicherweise Schäden verursachen kann. Kleinsignalverstärkung (gemessen mit Pin = - 20 dBm): 3 MHz 5 MHz 10 MHz 25 MHz 50 MHz 100 MHz 200 MHz 300 MHz 400 MHz 16 dB 34 dB 43 dB 42 dB 41 dB 40 dB 39 dB 38.5 dB 38.3 dB 500 MHz 600 MHz 700 MHz 800 MHz 900 MHz 1 GHz 1.1 GHz 1.2 GHz 1.3 GHz 38 dB 37.8 dB 37 dB 35.4 dB 36.5 dB 36.2 dB 35.5 dB 33.7 dB 32.1 dB ANWENDUNG Allzweck-Leistungsverstärker
