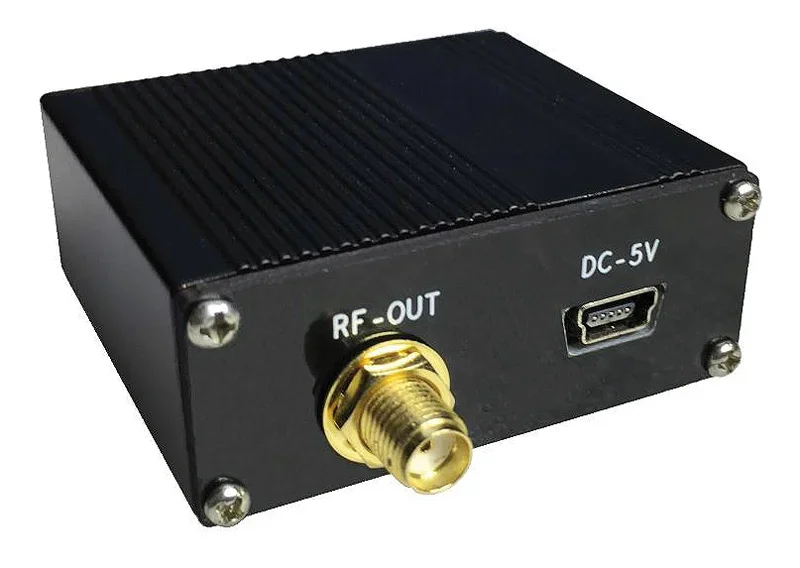

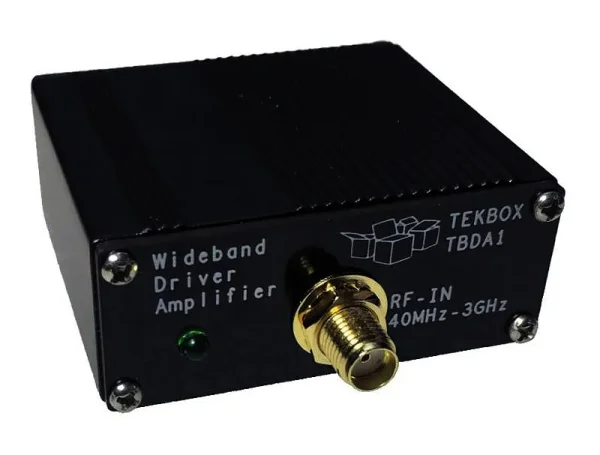

Tekbox TBDA1/14dB / 14 dB Breitband-Leistungsverstärker

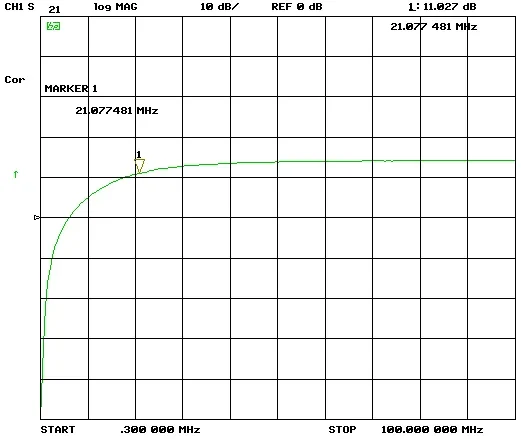

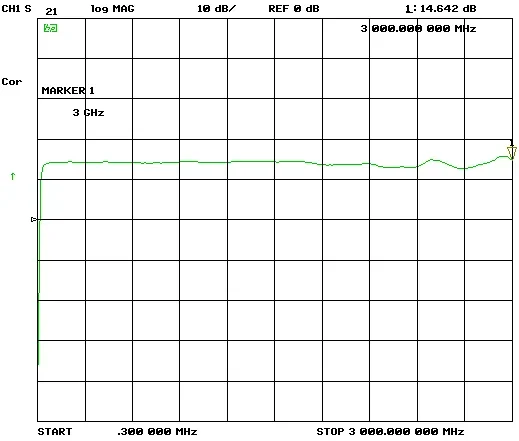

TBDA1-Breitband-Treiber Verstärker Die TBDA1-Breitband-Treiber Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einem Frequenzbereich von 40MHz bis 3GHz und einer Ausgangsleistung von + 22 dBm bei 1dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder um Leistungsverstärkerstufen anzutreiben. Die TBDA1-Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich. SPEZIFIKATIONEN TBDA1/14dB Eingang: 50 Ohm, SMA-Buchse Ausgang: 50 Ohm, SMA-Buchse Nominale Versorgungsspannung: 5V, typ. 115mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +20dBm 1dB Ausgangskompressionspunkt @ 40MHz: +21.5dBm 1dB Ausgangskompressionspunkt @ 2 GHz: +22.5dBm Ausgangsinterceptpunkt 3. Ordnung bei 40 MHz: +40dBm Interceptpunkt des Ausgangs 3. Ordnung bei 2 GHz: +43dBm Rückwärts-Isolierung S12: -20dB Rauschzahl: 3 ... 4 dB Verstärkung: 25 MHz 50 MHz 100 MHz 500 MHz 1 GHz 1.5 GHz 2 GHz 2.5 GHz 3 GHz 12 dB 13.8 dB 14.2 dB 14.2 dB 14.1 dB 14.2 dB 13.6 dB 13.8 dB 14 dB ANWENDUNG Allzweck-Verstärkungsblock RF-Treiber Verstärker
