SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 8TE EL/C

STECKBAUGRUPPE 3HE 8TE EL/C

EAN/GTIN	4036088059735
Hersteller-Nr.	20818022
Hersteller	SCHROFF

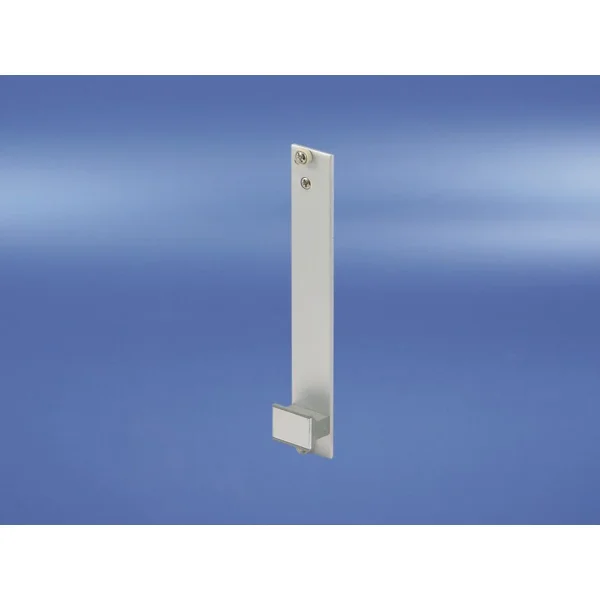

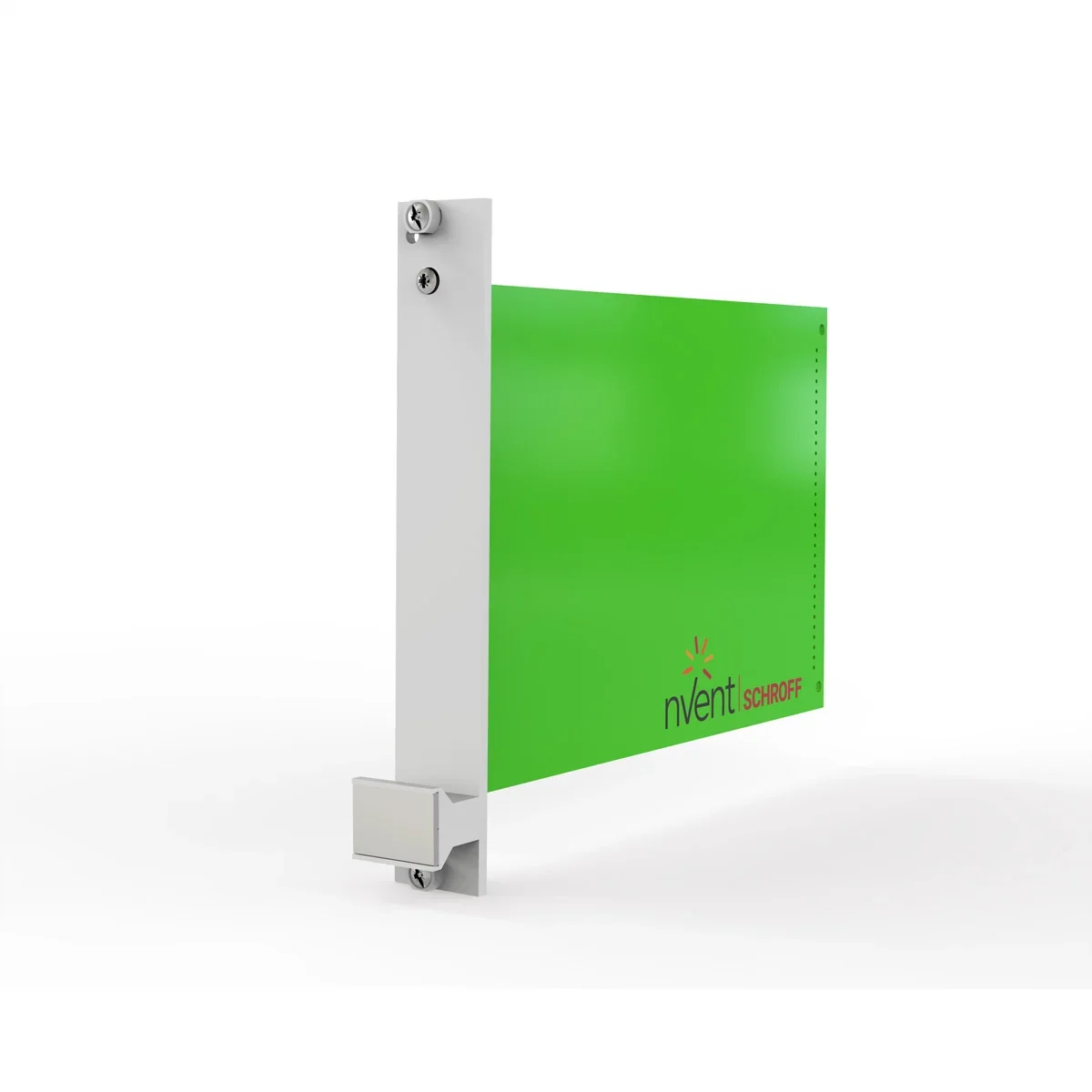

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 3 HE, 8 TE

PIU2 3U 8HP DUAL FINNISH

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Steckbaugruppen
Höheneinheiten	3 HE
Breiteneinheiten	8 TE
Höhe	128.4 mm
Breite	40.3 mm
Verpackungshöhe	30 mm
Verpackungsbreite	100 mm
Verpackungstiefe	180 mm
Paketgewicht	0.058 kg

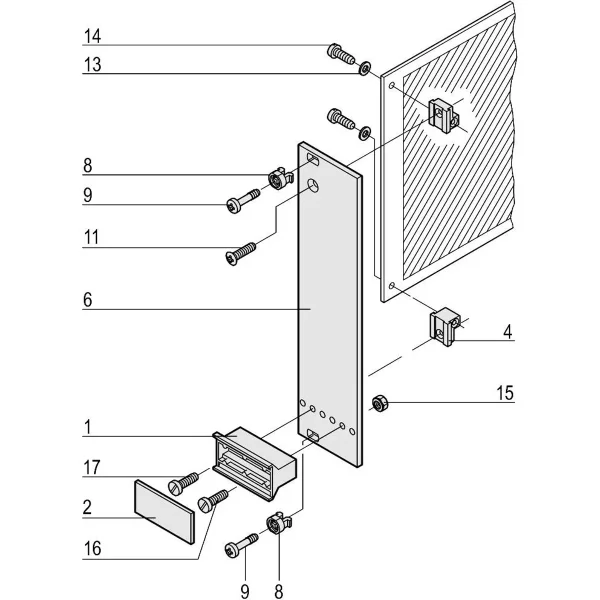

Lieferumfang (Bausatz):

Pos.1 (1x):	Kunststoffgriff, Trapezform, PPE, grau
Pos.2 (1x):	Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):	Leiterplattenhalter, Zn-Druckguss
Pos.6 (1x):	Frontplatte für Griff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (2x):	Nippel, PA, grau, bis 7 TE Frontplattenbreite
Pos.8 (4x):	Nippel, PA, grau, ab 8 TE Frontplattenbreite
Pos.9 (2x):	Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, bis 7 TE Frontplattenbreite
Pos.9 (4x):	Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Frontplattenbreite
Pos.11 (1x):	Linsensenkkopfschraube, St vernickelt, M2,5 x 8
Pos.13 (2x):	Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):	Flachkopfschraube, St vernickelt, M2,5 x 10
Pos.15 (1x):	Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):	Flachkopfschraube, St vernickelt, M2,5 x 12
Pos.17 (1x):	Flachkopfschraube, St vernickelt, M2,5 x 16
