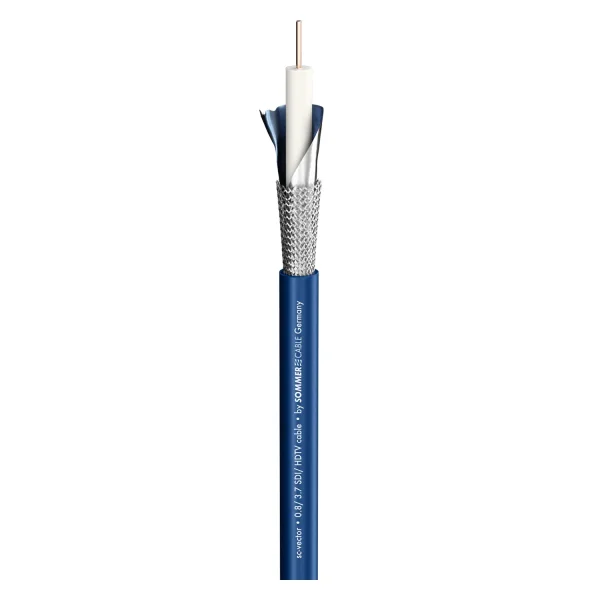

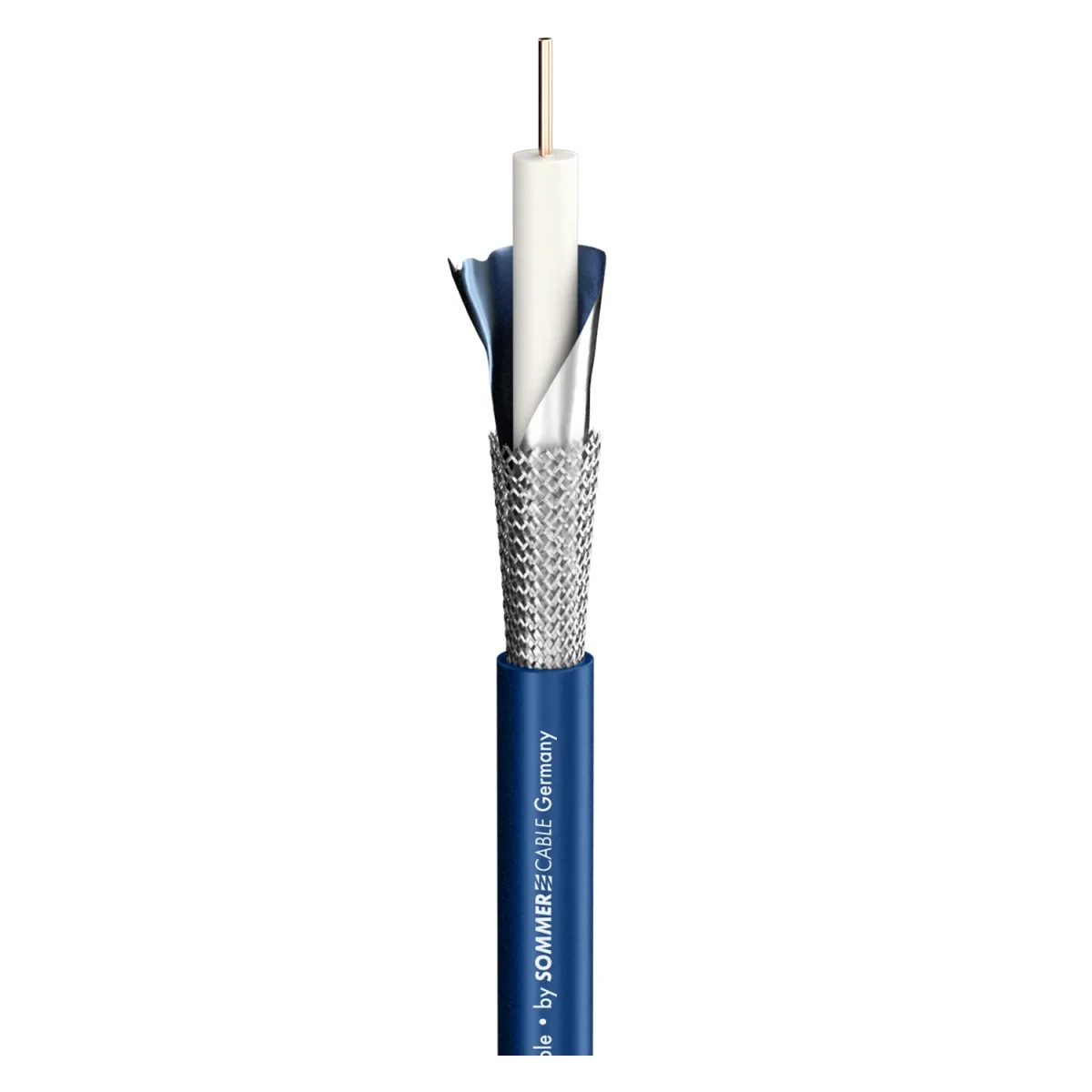

SC-VECTOR 0.8/3.7 HD-SDI blau

Pfeilschnell...ist die Datenübertragung des SC-Vector (RCB) mit einer Rate von 1,5 Gb/s, das zudem einen niedrigen Rückflusswert (Return Loss) garantiert. Natürlich ist das SC-Vector (RCB) auch als hochwertiges G-SDI-Videokabel für das Studio oder den Ü-…

EAN/GTIN	4049371001359
Hersteller-Nr.	600-0162
Hersteller	Sommer cable

Pfeilschnell...

ist die Datenübertragung des SC-Vector (RCB) mit einer Rate von 1,5 Gb/s, das zudem einen niedrigen Rückflusswert (Return Loss) garantiert. Natürlich ist das SC-Vector (RCB) auch als hochwertiges G-SDI-Videokabel für das Studio oder den Ü-Wagen geeignet. Es bietet mit seiner Doppelschirmung und hervorragenden Dämpfungswerten viele Vorteile gegenüber einfachen Videokabeln. Sie erlauben im Vergleich zu einem 0.6/3.7 Videokabel bis zu 30 % längere Übertragungswege.
Das SC-Vector (RCB) wird im Ü-Wagen, im Digital-TV, bei Sport Events, Live Shows, oder anderen Großveranstaltungen eingesetzt.

Vorteile:

Geringe Dämpfungswerte für lange Strecken
Robuster und langlebiger Außenmantel

Anwendung:

Digitale SDI/HD-SDI/3G-SDI Long distance Übertragung
Videoübertragung in der Ü-Wagen-Technik

Eigenschaften	3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	blau
Aufbau	1x02YS(ST)CH0,8/3,7 HD-SDI
Mantelmaterial	PVC
Mantel Ø [mm]	6,00
Mantel Ø ["]	0.2362
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,50
Innenleiter (video) [sqin]	0.0008
Innenleiter Ø (video) [mm]	0,80
Innenleiter Ø (video) ["]	0.0315
AWG (video)	20
Abschirmung	AL / PT-Folie + Cu-Geflecht verzinnt 85 %
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	0,80
Cu-Litze Ø (video) ["]	0.0315
Leiterisolationsmaterial	Gas Injected-PE
Leiterisolation Ø [mm]	3.70
Leiterisolation Ø ["]	0.1457
Gewicht bei 1 m [g]	41.42
Gewicht bei 1000 ft [lbs]	26.9166
Brandlast je m [kWh]	0,16
Bauform	rund
Aufmachung, VPE	100 m Rolle
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-10
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	121
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	396.9816
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	82
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	269.0289
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	51
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	167,3228
Breite [mm]	6
Breite ["]	0.2362
Höhe [mm]	6
Höhe ["]	0.2362
Kapazität Ader/Schirm bei 1m (video) [pF]	52,9
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1239
Dämpfung bei 200 MHz (100m & 20° C) [dB]	11,2
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.4138
Dämpfung bei 470 MHz (100m & 20° C) [dB]	17
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.1816
Dämpfung bei 862 MHz (100m & 20° C) [dB]	24
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.3152
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	26,4
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.0467
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	32,8
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.9974
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	35,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.9423
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	40,1
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.2225
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	47,9
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	14.5999
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	77,8
Dämpfung bei 9000 MHz (100m & 20° C) [dB]	99,4
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	118,6
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	37
Leiterwiderstand bei 1000 ft. [Ω]	11.2776
Schirmwiderstand bei 1 km [Ω]	20
Schirmwiderstand bei 1000 ft. [Ω]	6.096
BPVo-Euroklasse	Fca
