SC-RG RCBS 1048, 1.0/4.8, grün, CPR Dca

Für Kurz- und Langstreckenflüge...eignet sich unser SC-RG Classic Broadcast 1.0/4.8. Es erfüllt alle Anforderungen, die heute an hochwertige HD-SDI/HDTV Kabel gestellt werden und verspricht durch die Verwendung hochwertiger Materialien eine hohe Lebenser…

EAN/GTIN	4049371439046
Hersteller-Nr.	600-0144FC
Hersteller	Sommer cable

Für Kurz- und Langstreckenflüge...

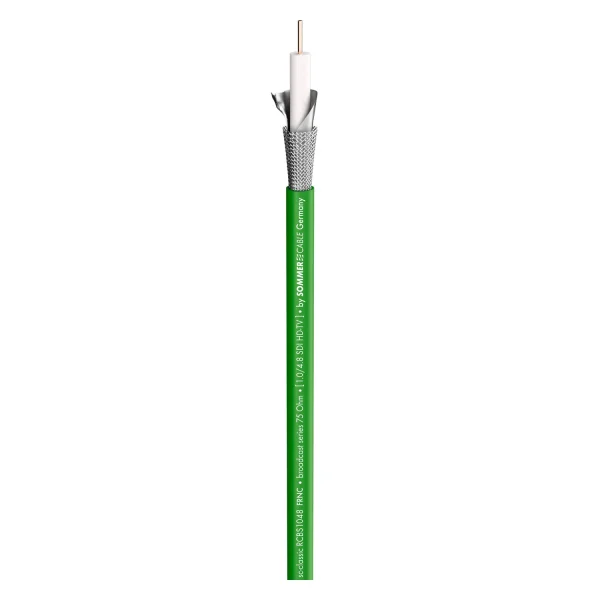

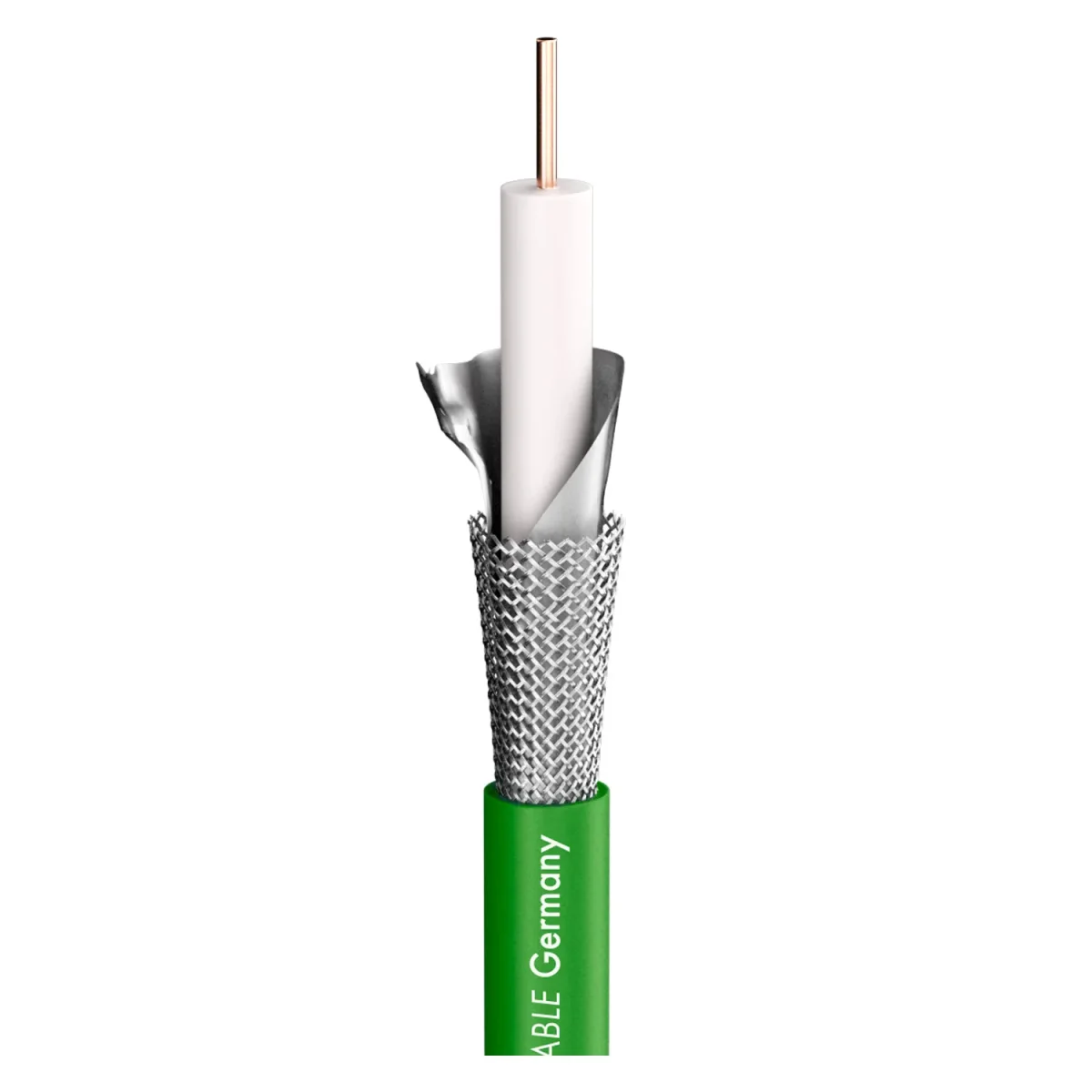

eignet sich unser SC-RG Classic Broadcast 1.0/4.8. Es erfüllt alle Anforderungen, die heute an hochwertige HD-SDI/HDTV Kabel gestellt werden und verspricht durch die Verwendung hochwertiger Materialien eine hohe Lebenserwartung. Zur Erreichung niedrigster Dämpfungswerte haben wir das Kabel mit einem Massivdraht aus sauerstofffreiem Kupfer (OFC), Gasgeschäumter Isolation (Gas Injected) und einem doppelten Schirm ausgestattet (Cu-Geflecht + AL/PT Folie). Bitte beachten Sie bei den technischen Daten die angegebene Übertragungslänge bei HD-SDI Transfer. Bei analogen Video-Übertragungen sind natürlich weitaus größere Übertragungslängen möglich.

Vorteile:

Hohe Lebensdauer durch alterungsbeständige Ummantelung
Konstante, optimierte elektrische Werte durch Einsatz eines OFC-Massivdrahtes
Gasgeschäumte Isolation für beste Dämpfungswerte

Anwendung:

HD-SDI Videoübertragung im professionellen Broadcast-/Studiobereich
In der Ü-Wagentechnik
Hochfrequenztechnik und Antennenbau
Zur Festinstallation

Eigenschaften	Analog, Digital 75 Ω, FRNC flammwidrig, HDTV, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation
Anwendung	Videokabel
Farbe	grün

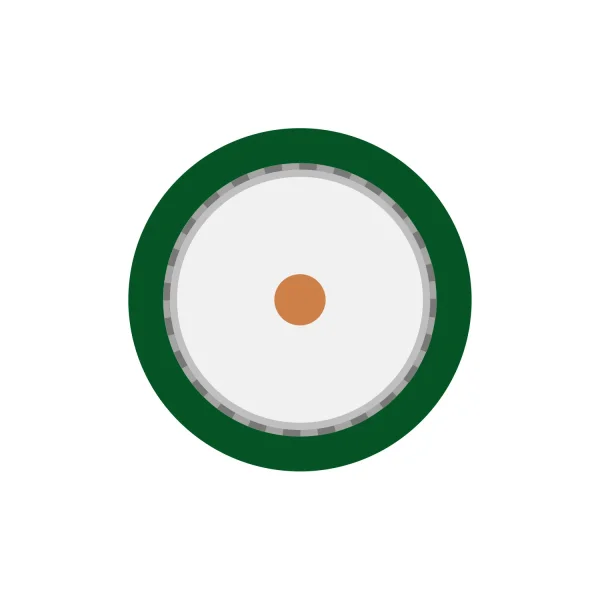

Aufbau	02YS(ST)CH1,0/4,8 HD-SDI
Mantelmaterial	FRNC
Mantel Ø [mm]	7,10
Mantel Ø ["]	0.2795
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,79
Innenleiter (video) [sqin]	0.0012
Innenleiter Ø (video) [mm]	1,00
Innenleiter Ø (video) ["]	0.0394
AWG (video)	18
Abschirmung	Cu-Geflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	1,00
Cu-Litze Ø (video) ["]	0.0394
Leiterisolationsmaterial	Gas Injected-PE
Leiterisolation Ø [mm]	4,80
Leiterisolation Ø ["]	0.189
Gewicht bei 1 m [g]	64
Gewicht bei 1000 ft [lbs]	43.0666
Brandlast je m [kWh]	0,21
Bauform	rund
Aufmachung, VPE	100 m Rolle, 500 m Rolle, 1000 m Rolle
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-30
Temperatur max. [°C]	70
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	162
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	531.4961
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	113
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	370.7349
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	77
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	252,6247
Breite [mm]	7,1
Breite ["]	0.2795
Höhe [mm]	7,1
Höhe ["]	0.2795
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 50 MHz (100m & 20° C) [dB]	4,5
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.3716
Dämpfung bei 200 MHz (100m & 20° C) [dB]	8,9
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.7127
Dämpfung bei 470 MHz (100m & 20° C) [dB]	13,9
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.2367
Dämpfung bei 862 MHz (100m & 20° C) [dB]	18,5
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.6388
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	20
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.096
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	24,5
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.4676
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	26,6
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.1077
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	30
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.144
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	35,4
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.7899
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	52
Dämpfung bei 9000 MHz (100m & 20° C) [dB]	65,5
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	77,4
Wellenwiderstand [Ω]	75
Schirmwiderstand bei 1 km [Ω]	7
Schirmwiderstand bei 1000 ft. [Ω]	2.1336
BPVo-Euroklasse	Dca
