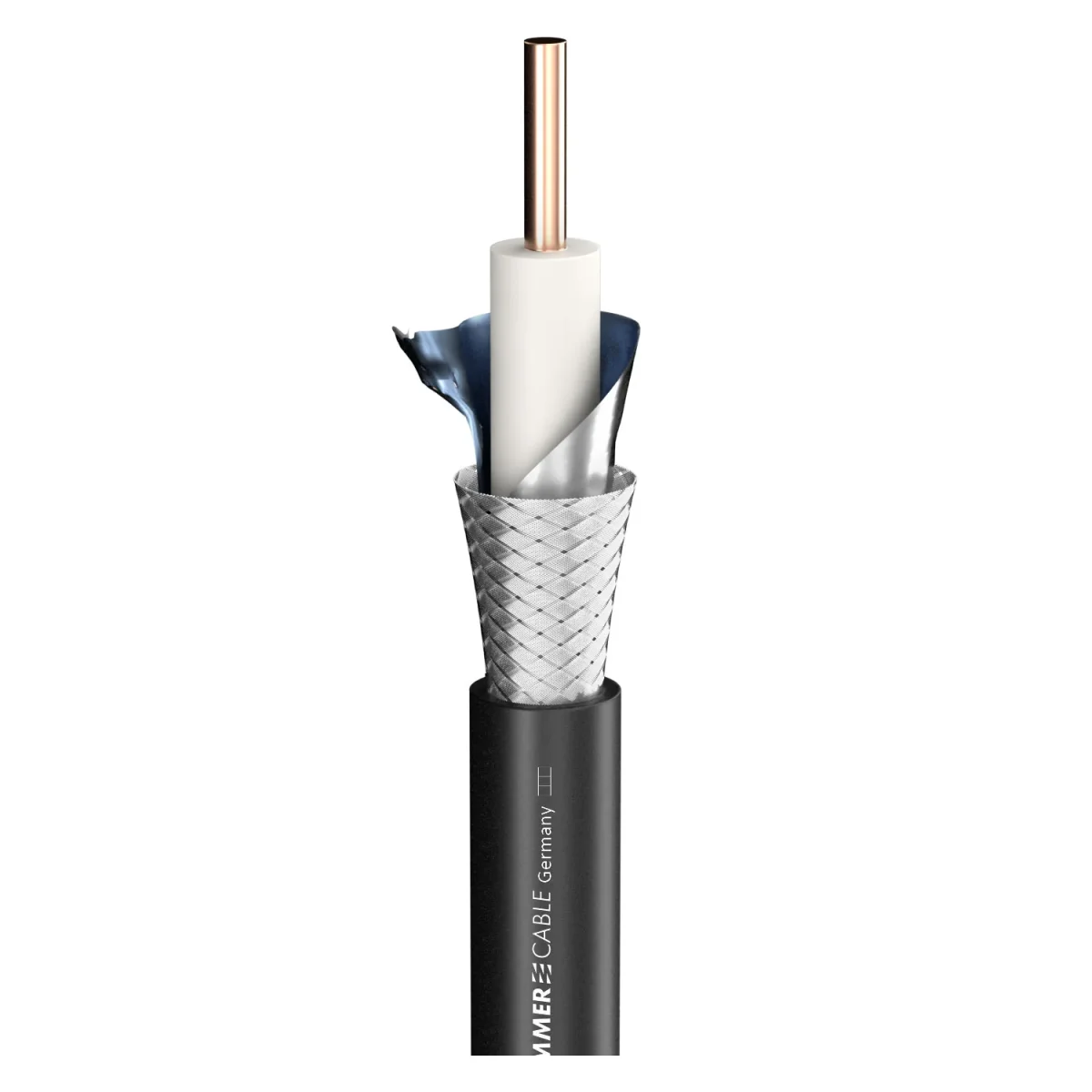

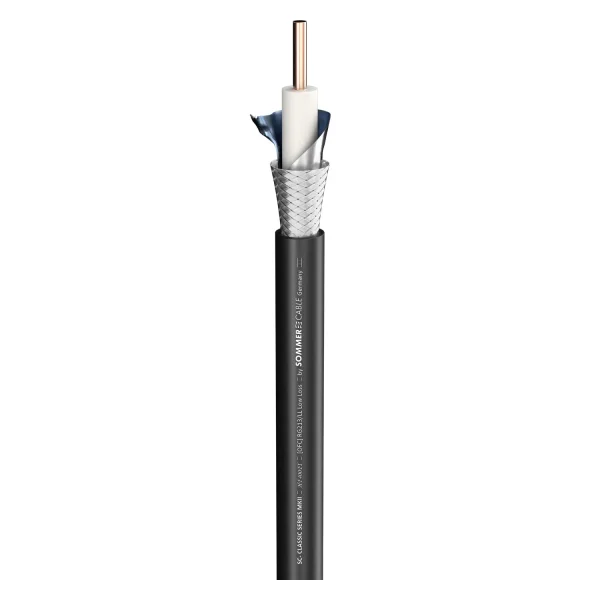

RG213LL/HF400TT-Koaxkabel Super Low Loss

Auf allen Hochzeiten tanzen...kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mi…

EAN/GTIN	4049371357203
Hersteller-Nr.	600-0551HF
Hersteller	Sommer cable

Auf allen Hochzeiten tanzen...

kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mit einer oder zwei Kreuzgeflechtabschirmungen die nach der amerikanischen MIL-C-17 Norm konzipiert wurden. Diese ursprünglich für das Militär erdachte Norm ist der Garant für sehr hohe und immer gleichbleibende Fertigungs-Qualität und Robustheit. RG-Kabel sind für unzählige Anwendungen in der Hochfrequenzübertragungstechnik speziell in Sender- und Empfangsanlagen, Elektronik und in der Datenübertragung gedacht.

Vorteile:

Low Loss
Extrem lange Lebensdauer durch alterungsbeständige Ummantelung
Konstante und genaue elektrische Werte
Einfach zu verarbeiten
Passend zu allen genormten Steckverbindern

Anwendung:

Zur Datenübertragung
In der Hochfrequenztechnik
Im Antennenbau
Zur Festinstallation
In der Computertechnik

Eigenschaften	Analog, OFC hochreines Kupfer
Einsatzgebiet	ELA 100 V, Installation, Studio / Broadcast
Anwendung	HF400TT, RG/U-Koax
Farbe	schwarz
Aufbau	02YS(ST)CY
Mantelmaterial	PE, PE halogenfrei
Mantel Ø [mm]	10.30
Mantel Ø ["]	0.4055
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter Ø (video) [mm]	2,74
Innenleiter Ø (video) ["]	0.1079
AWG (video)	10
Abschirmung	Cu-Geflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Leiterisolationsmaterial	Foam / Skin-PE
Leiterisolation Ø [mm]	7,25
Leiterisolation Ø ["]	0.2854
Gewicht bei 1 m [g]	107.5
Gewicht bei 1000 ft [lbs]	72.002
UV-Beständig	Ja
Brandlast je m [kWh]	0,71
Bauform	rund
Aufmachung, VPE	100 m Ring, 500 m Rolle
Verkürzungsfaktor	0,84
Temperatur min. [°C]	-40
Temperatur max. [°C]	75
RG-Typ	HF400TT, RG213/LL
Breite [mm]	10,3
Breite ["]	0.4055
Höhe [mm]	10,3
Höhe ["]	0.4055
Kapazität Ader/Schirm bei 1m (video) [pF]	80
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	24.384
Dämpfung bei 100 MHz (100m & 20° C) [dB]	3,6
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.0973
Dämpfung bei 200 MHz (100m & 20° C) [dB]	5,3
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.6154
Dämpfung bei 470 MHz (100m & 20° C) [dB]	8,8
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.6822
Dämpfung bei 862 MHz (100m & 20° C) [dB]	12,3
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.749
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	13,2
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.0234
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	16,5
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.0292
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	18,7
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.6998
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	21
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.4008
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	23,6
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.1933
Wellenwiderstand [Ω]	50
Leiterwiderstand bei 1 km [Ω]	4,7
Leiterwiderstand bei 1000 ft. [Ω]	1.4326
Schirmwiderstand bei 1 km [Ω]	5
Schirmwiderstand bei 1000 ft. [Ω]	1.524
BPVo-Euroklasse	Fca
