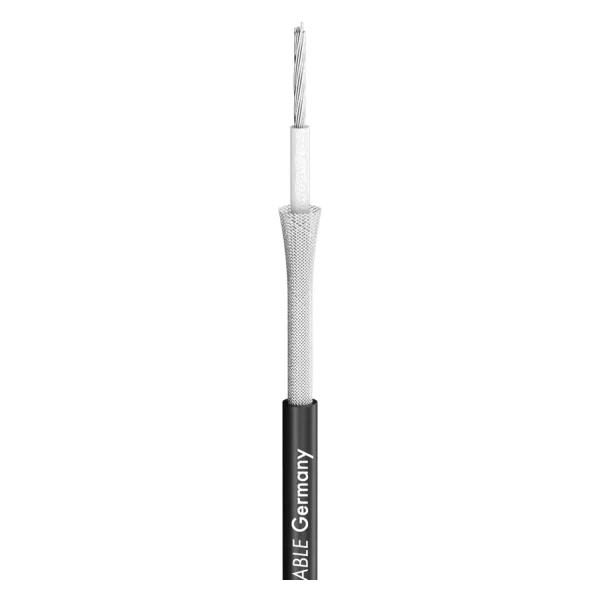

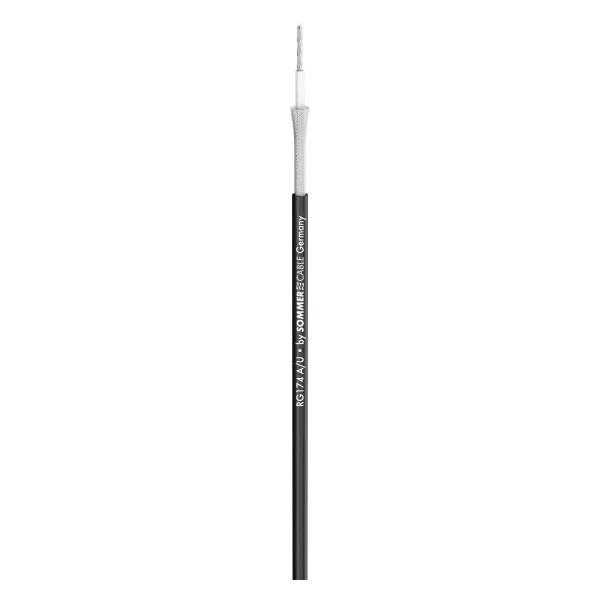

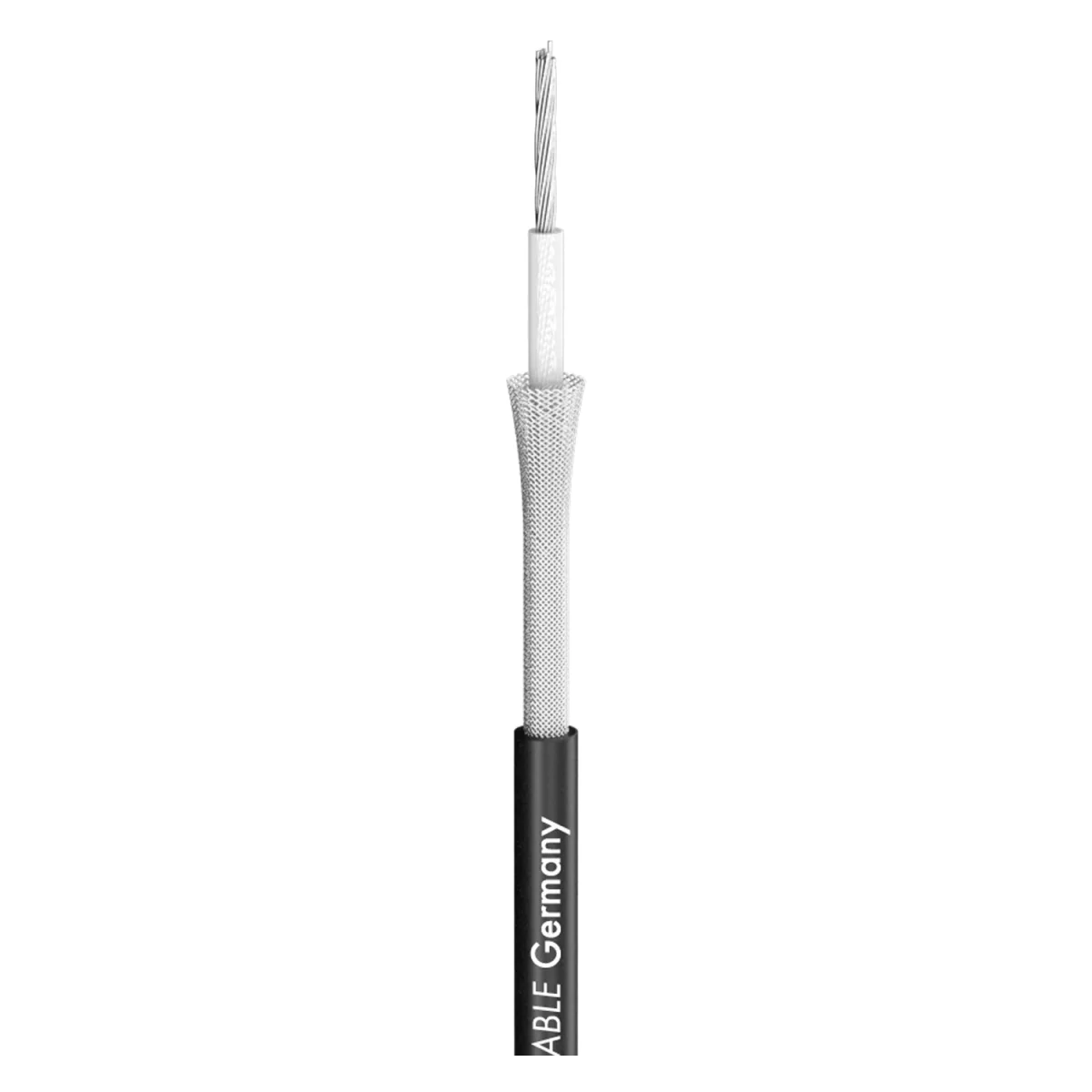

RG174/A/U-Koaxialkabel

Auf allen Hochzeiten tanzen...kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mi…

EAN/GTIN	4049371005784
Hersteller-Nr.	600-0501
Hersteller	Sommer cable

Auf allen Hochzeiten tanzen...

kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mit einer oder zwei Kreuzgeflechtabschirmungen die nach der amerikanischen MIL-C-17 Norm konzipiert wurden. Diese ursprünglich für das Militär erdachte Norm ist der Garant für sehr hohe und immer gleichbleibende Fertigungs-Qualität und Robustheit. RG-Kabel sind für unzählige Anwendungen in der Hochfrequenzübertragungstechnik speziell in Sender- und Empfangsanlagen, Elektronik und in der Datenübertragung gedacht.

Vorteile:

Extrem lange Lebensdauer durch alterungsbeständige Ummantelung
Konstante und genaue elektrische Werte
Einfach zu verarbeiten
Passend zu allen genormten Steckverbindern

Anwendung:

Zur Datenübertragung
In der Hochfrequenztechnik
Im Antennenbau
Zur Festinstallation
HiFi-Verbindungen
In der Computertechnik

Eigenschaften	Analog, OFC hochreines Kupfer
Einsatzgebiet	ELA 100 V, Installation, Studio / Broadcast
Anwendung	RG/U-Koax
Farbe	schwarz

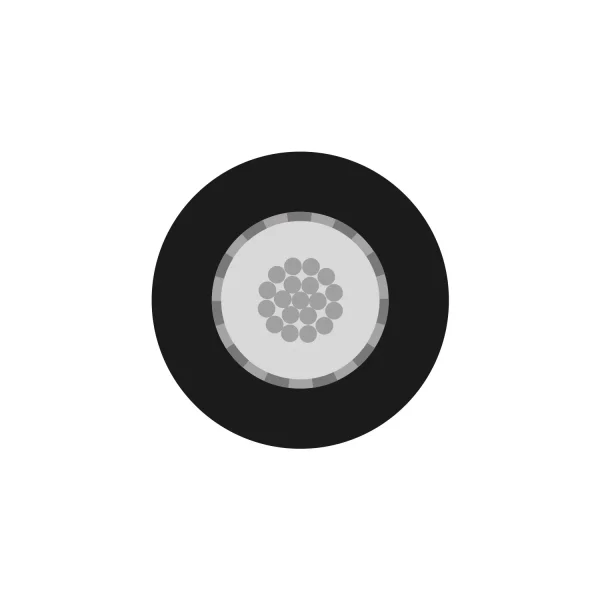

Aufbau	02YSCY
Mantelmaterial	PVC
Mantel Ø [mm]	2,80
Mantel Ø ["]	0.1102
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,14
Innenleiter (video) [sqin]	0.0002
Innenleiter Ø (video) [mm]	0,42
Innenleiter Ø (video) ["]	0.0165
AWG (video)	26
Abschirmung	Cu-Geflecht verzinnt
Bedeckung, opt. [%]	92
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,16
Cu-Litze Ø (video) ["]	0.0063
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	1,50
Leiterisolation Ø ["]	0.0591
Gewicht bei 1 m [g]	11
Gewicht bei 1000 ft [lbs]	7.4021
UV-Beständig	Ja
Brandlast je m [kWh]	0,11
Bauform	rund
Aufmachung, VPE	100 m Ring
Verkürzungsfaktor	0,66
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
RG-Typ	RG174A/U
Breite [mm]	5
Breite ["]	0.1969
Höhe [mm]	5
Höhe ["]	0.1969
Kapazität Ader/Schirm bei 1m (video) [pF]	101
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	30.7848

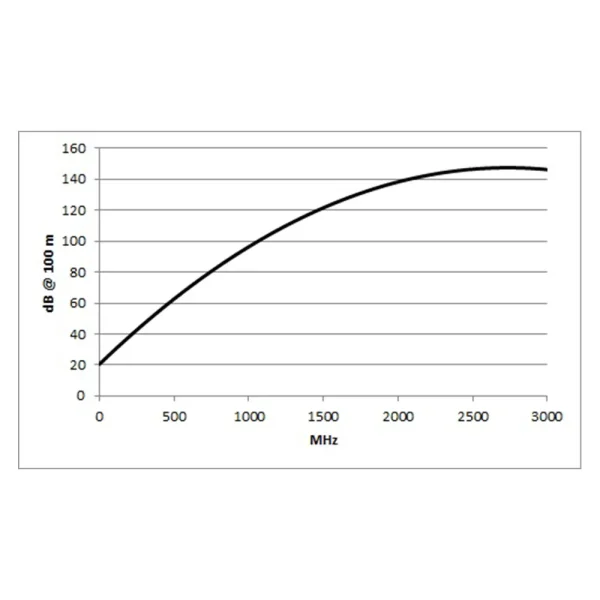

Dämpfung bei 100 MHz (100m & 20° C) [dB]	27,4
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.3515
Dämpfung bei 200 MHz (100m & 20° C) [dB]	40,7
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.4054
Dämpfung bei 470 MHz (100m & 20° C) [dB]	60,5
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	18.4404
Dämpfung bei 862 MHz (100m & 20° C) [dB]	87,8
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	26.7614
Wellenwiderstand [Ω]	50
BPVo-Euroklasse	Fca
