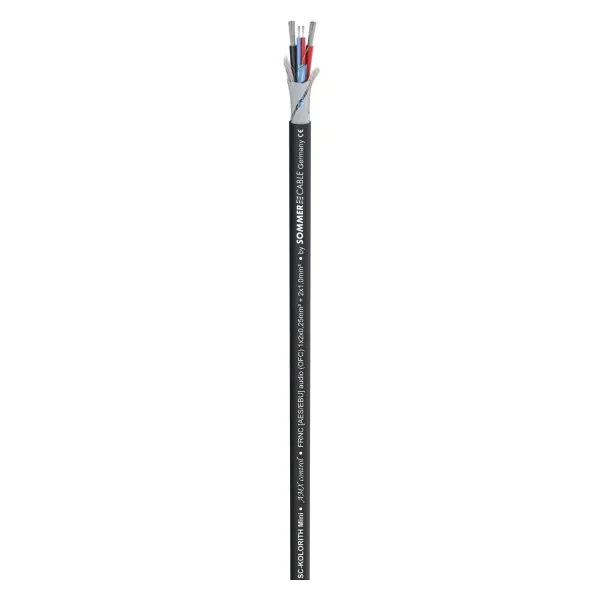

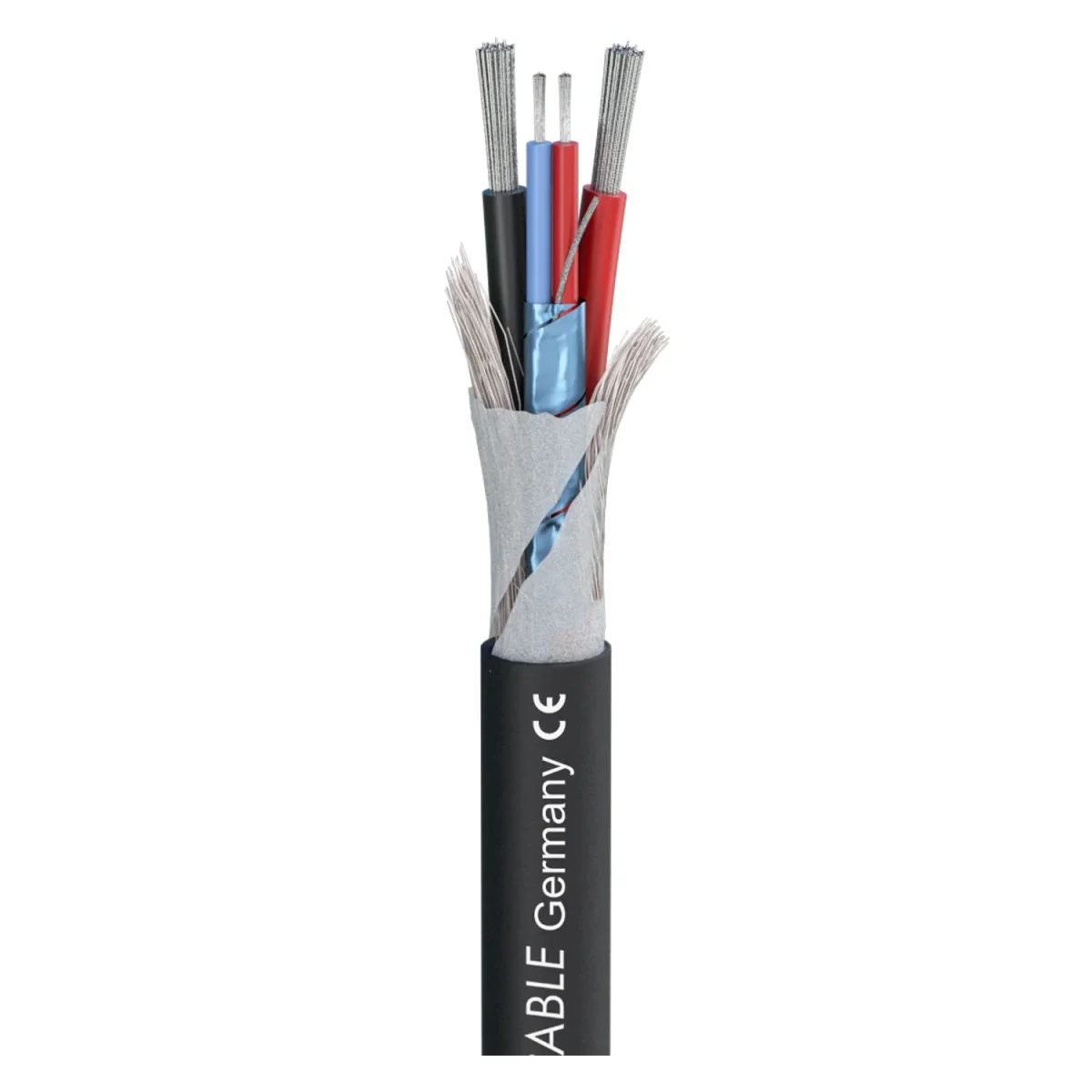

KOLORITH Mini Kombileitung, sw. Eca

Es bringt Farbe in Ihr Leben...denn das SC-KOLORITH ist das ideale Kabel für den Einsatz an Low-Voltage-Lautsprecherprodukten von MEYER SOUND, Gebäudeinstallations-Systeme auf BUS-Basis sowie den Anschluss an Farbwechsler. Das SC-KOLORITH überträgt Daten…

EAN/GTIN	4049371409018
Hersteller-Nr.	500-0111-1FC
Hersteller	Sommer cable

Es bringt Farbe in Ihr Leben...

denn das SC-KOLORITH ist das ideale Kabel für den Einsatz an Low-Voltage-Lautsprecherprodukten von MEYER SOUND, Gebäudeinstallations-Systeme auf BUS-Basis sowie den Anschluss an Farbwechsler. Das SC-KOLORITH überträgt Daten und Spannungsversorgung in einer Leitung. Die paarig verdrillte Datenleitung (Wellenwiderstand 110 Ω) ist geschirmt und garantiert hohe Biegezyklen durch den Aufbau von feinen verzinnten 0,10 mm Einzellitzen. Die beiden Adern zur Spannungsversorgung sind mit 1 mm² perfekt dimensioniert zur Übertragung von Spannungen bis 50 V mit geringen Leistungsverlusten.
Das SC-KOLORITH MINI passt hervorragend in den EN3-Steckverbinder von Switchcraft.

Vorteile:

Zur Verbindung von Gebäudetechnik-Systemen über Längen von bis zu 1.000 m
Auch als Audio/Speaker Hybridkabel einsetzbar
Sehr kompakt, flexibel und einfach zu verarbeiten

Anwendung:

Zum Anschluss an Farbwechsler
Zur Installation (Studio, Licht, Gebäudetechnik)
Verwendung im Außenbereich
Zum Anschluss von Low-Voltage/IntelligentDC-Produkten des Herstellers Meyer Sound

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	BUS Steuerkabel
Farbe	schwarz
Signalübertragung	symmetrisch
Aufbau	[2LIY1,0mm²+(2LIY0,25mm²)(ST)]Y
Aufbau (audio)	(2LIY0,25mm²)(ST)
Aufbau (power)	2LIY1,0mm²
Mantelmaterial	FRNC
Mantel Ø [mm]	6.50
Mantel Ø ["]	0.2559
Mantel Ø (audio) [mm]	2,30
Mantel Ø (audio) ["]	0.0906
Kanalanzahl (audio)	1
Kanalanzahl (power)	1
Innenleiter	4
Innenleiter (audio)	2
Innenleiter (power)	2
Innenleiter (audio) [mm²]	0,25
Innenleiter (audio) [sqin]	0.0004
Innenleiter (power) [mm²]	1,00
Innenleiter (power) [sqin]	0.0016
Innenleiter Ø (audio) [mm]	0,56
Innenleiter Ø (audio) ["]	0.022
Innenleiter Ø (power) [mm]	1,13
Innenleiter Ø (power) ["]	0.0445
AWG (audio)	23
AWG (power)	17
Abschirmung (audio)	AL / PT-Folie + Beilauflitze
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	32
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Leiterisolationsmaterial (audio)	PP
Leiterisolation Ø [mm]	0,00
Leiterisolation Ø (audio) [mm]	1,30
Leiterisolation Ø (audio) ["]	0.0512
Gewicht bei 1 m [g]	60.2
UV-Beständig	Ja
Brandlast je m [kWh]	0,239
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	6,5
Breite ["]	0.2559
Höhe [mm]	6,5
Höhe ["]	0.2559
Kapazität Ader/Ader bei 1m (audio) [pF]	73
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	22.2504
Kapazität Ader/Schirm bei 1m (audio) [pF]	115
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	35.052
Wellenwiderstand (audio) [Ω]	110
Leiterwiderstand bei 1 km (audio) [Ω]	78
Leiterwiderstand bei 1000 ft. (audio) [Ω]	23.7744
Schirmwiderstand bei 1 km [Ω]	25
Schirmwiderstand bei 1000 ft. [Ω]	7.62
BPVo-Euroklasse	Eca
