InLine® Schnittstellenkarte, PCIe x16 zu 5x M.2 Key B SATA, inkl. Low-Profile

• Flexible Speichererweiterung per PCIe x16-Slot: Fügt bis zu fünf SATA-Anschlüsse über M.2-Key-B-Adapterkarten hinzu – ideal für kompakte Storage-Lösungen.
• Hohe Kompatibilität mit M.2 SATA-SSDs: Unterstützt M.2 B-Key und B+M-Key SSDs in den Formfaktoren 2230, 2242, 2260 und 2280.
• Moderne SATA-Funktionalität: Unterstützung für AHCI, NCQ, Port-Multiplikator (Command/FIS), gestaffeltes Hochfahren und Energiesparmodi.
• Zuverlässige Datenübertragung: Je Port bis zu 6 Gb/s gemäß SATA Revision 3.2 – ideal für leistungskritische Anwendungen.
• Inklusive Zubehör für sofortigen Einsatz: Lieferung mit fünf M.2-zu-SATA-Adaptern, Kühlkörpern, Kabeln und Low-Profile-Blech – für vielseitige Einbauszenarien.

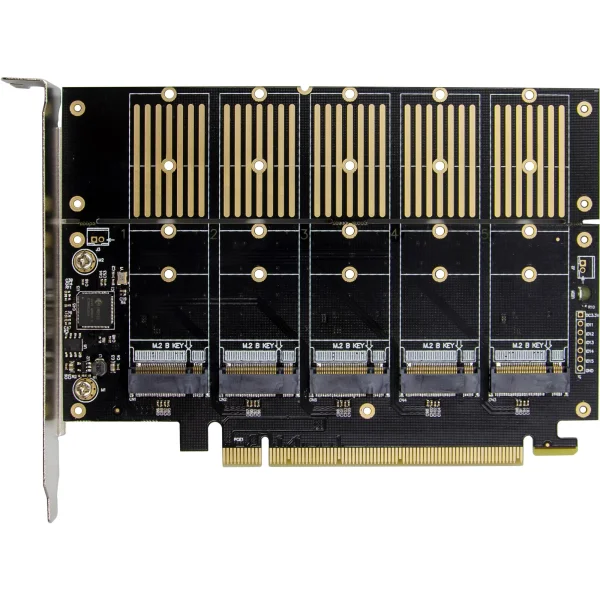

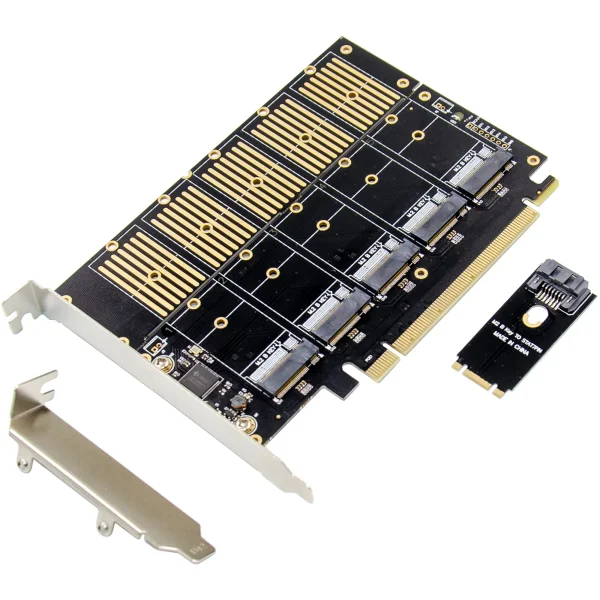

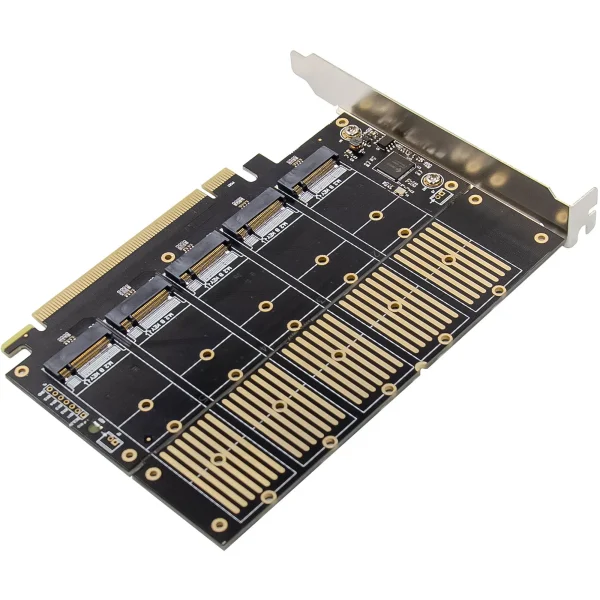

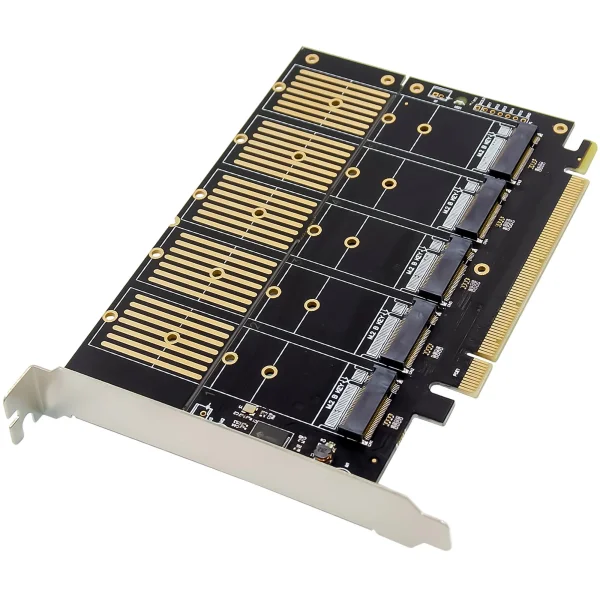

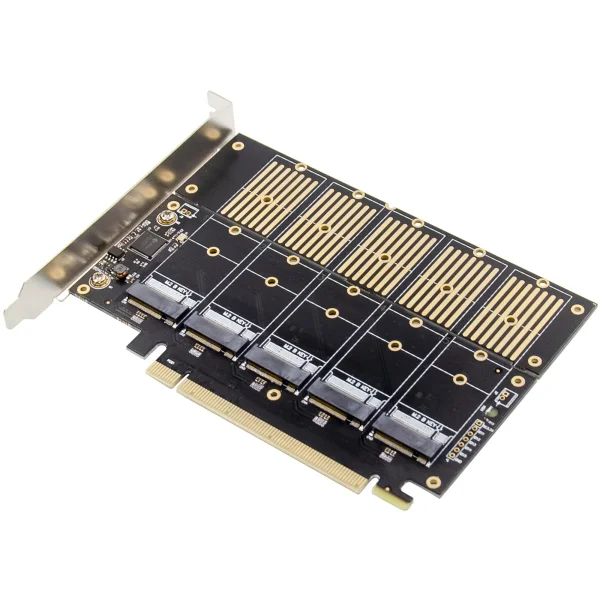

Die InLine PCIe-Schnittstellenkarte mit JMB585-Controller ist die ideale Lösung zur Erweiterung Ihres Systems um bis zu fünf zusätzliche SATA-Ports. Die Karte nutzt eine PCIe-x16-Schnittstelle, wobei zwei PCIe-Lanes gemäß Standard 3.1a für maximale Bandbreite zur Verfügung stehen. Über mitgelieferte Adapterkarten lassen sich M.2 SATA-SSDs mit Key B oder B+M sicher und effizient in bestehende Speichersysteme integrieren.

Dabei werden alle gängigen Formfaktoren wie 2230, 2242, 2260 und 2280 unterstützt – perfekt für kompakte und leistungsstarke Speicherlösungen. Jede der fünf Schnittstellen liefert bis zu 6 Gb/s nach SATA 3.2. Zusätzlich werden wichtige Funktionen wie AHCI, Native Command Queue (NCQ), Port-Multiplikation sowie Stromsparmodi (Slumber/Partial) unterstützt.

Die Karte eignet sich optimal für Server, Workstations oder leistungsstarke Desktop-Systeme, bei denen zusätzlicher Speicherplatz oder spezielle RAID-Setups benötigt werden. Dank gestaffeltem Hochfahren und unterstützter Kommandostruktur bleibt das System auch bei mehreren Laufwerken stabil. Die Installation erfolgt durch einfaches Einstecken der PCIe-Karte und Verbindung der Adapter mit M.2-SSDs. Zum Lieferumfang gehören alle nötigen Kabel, Kühlkörper, ein Low-Profile-Blech sowie ein Schraubendreher – für den sofortigen und flexiblen Einsatz.

• PCIe-Standard: PCIe v3.1a, bis zu 2 PCIe-Lanes nutzbar
• Schnittstelle: PCIe x16-Lane
• SATA-Standard: SATA 6 Gb/s, SATA Revision 3.2
• Anschlüsse: 5x M.2 Key B Ports (über Erweiterungskarten)
• Kompatible SSD-Typen: M.2 B-Key und B+M-Key (2230 / 2242 / 2260 / 2280)
• Übertragungsrate: bis 6 Gb/s je Port
• Chipsatz: JMB585
• Port-Multiplikation: Unterstützt (Command- und FIS-basiert)
• AHCI-Modus: Unterstützt (Standard-Protokoll für SATA-SSDs/HDDs)
• Native Command Queue (NCQ): Unterstützt
• SATA-Energiesparfunktionen: Unterstützt (Partial / Slumber)
• Gestaffeltes Hochfahren: Unterstützt
• Betriebstemperatur: 0 °C bis 55 °C
• Lagertemperatur: -40 °C bis 70 °C
• Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend
• Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux

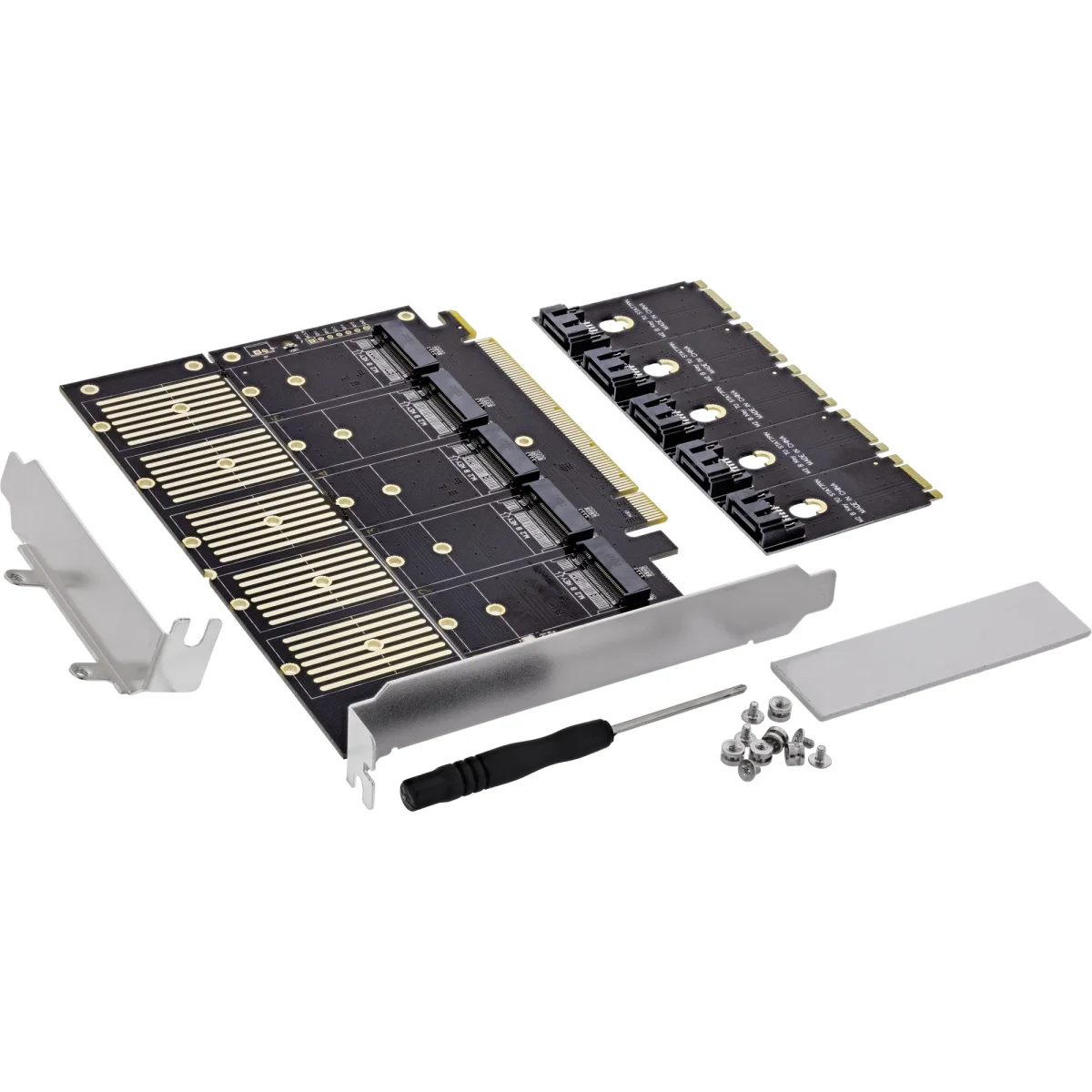

• Lieferumfang:
  • 1x InLine PCIe x16 Schnittstellenkarte, 5x M.2 Key B SATA
  • 1x Low-Profile Slotblech
  • 5x M.2 Key B zu SATA-Erweiterungskarte
  • 5x SATA-Kabel
  • 5x Kühlkörper
  • 5x Schrauben
  • 1x Schraubendreher
  • 1x Bedienungsanleitung Deutsch/Englisch
