DVM-Serie 194, VCA Keyboard Mixer
Dieser Mixer kombiniert die Funktionalität eines absolut klangneutralen Stereo-Sub-Mixers – für die verschiedenen Klangerzeuger auf Bühne oder im Studio – mit der Fernbedienbarkeit des Gesamtlevels über einen Fußschweller, für perfekte Dynamik-Kontrolle.…
| EAN/GTIN | 4049371195652 |
| Hersteller-Nr. | DVM-194-VCA |
| Hersteller | CARDINAL DVM |
Dieser Mixer kombiniert die Funktionalität eines absolut klangneutralen Stereo-Sub-Mixers – für die verschiedenen Klangerzeuger auf Bühne oder im Studio – mit der Fernbedienbarkeit des Gesamtlevels über einen Fußschweller, für perfekte Dynamik-Kontrolle.

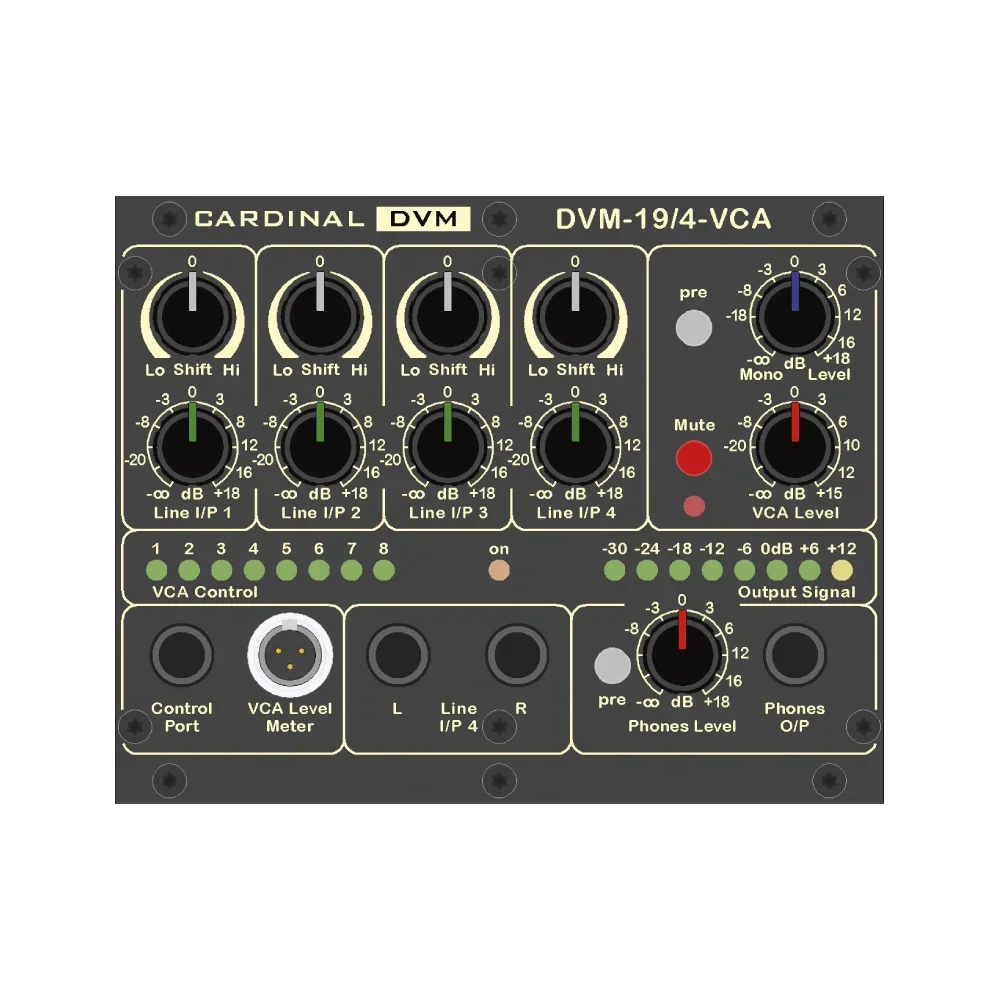

Es stehen 4 Stereo-Kanäle mit je einer 2-Band-Klangregelung zur Verfügung, wovon einer – zum schnellen Anschluss einer weiteren Quelle (Stage-Keyboard oder MP3-Player) – mit 1 Paralleleingang auf der Frontplatte ausgestattet ist. Im Masterbereich kann der Main-OUT, der Mono-OUT sowie der Headphones-OUT jeweils gesondert geregelt werden. Die beiden letzteren Ausgänge können zusätzlich via Drucktaster auf PRE-VCA geschaltet werden, wodurch auch bei geschlossenem Master Sounds vorgehört werden können.

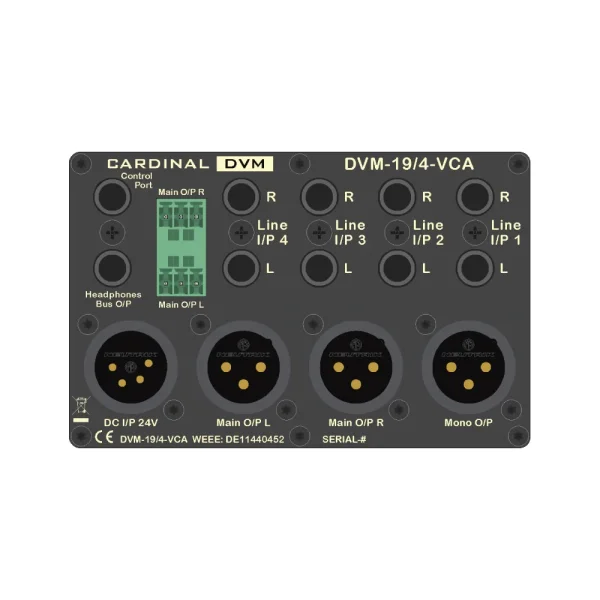

Rückseitig steht der Kopfhörer-Bus auch als Line-Level zur Verfügung. Mit dem DVM-194-HPA kann eine komfortable und leistungsfähige Personal-Monitor-Lösung realisiert werden.
Am VCA-Port wird ein handelsüblicher Fußschweller (z.B. Yamaha FC-7) angeschlossen. Die Werkseinstellung deckt über diesen einen Regelbereich von –80 bis +10 dB (bei 0 dB Output-Level) ab.
Über die optionale Anzeige-Einheit (Display) DVM-194-DIS kann jederzeit die Einstellung des Fußschwellers abgelesen werden.
Der Main-OUT steht zusätzlich noch über EUROBLOCK-Anschlüsse zur Verfügung, um strukturierte Rackverkabelungen zu erleichtern. Sämtliche Ausgänge sind elektronisch symmetriert.
Videos
| Marke | CARDINAL DVM |
| Art | ¼ -19“-Stereo-Mixer-Modul |
| Gewicht [kg] | 1,1 |
| Gewicht [lbs] | 2.4251 |
| Klirrfaktor | < 0,005 % @ 10 - 40.000 Hz (@ + 6 dBu) |
| Input | 1 x Control-Port f. Display via 3-pol Mini-XLR (Front), 1 x Stereo-IN via 3-pol 3,5 mm TRS-Klinke (Front), 1 x VCA-Port f. Fußschweller via TRS-Klinke 6,3 mm (Front), 4 x Stereo-IN via 4 x 2 x Stereo-Klinke 6,3 mm (Back), Ext. PSU via 4-pol XLR male (Back) |
| Output | 1 x Kopfhörerbus via TRS-Klinke 6,3 mm (Back), 1 x Main-OUT via 2 x 3-pol XLR male + 2 x 3-pol Euroblock 3,5 mm (Back), 1 x Mono-OUT via 1 x 3-pol XLR male (Back), 2 x Kopfhörer-Anschluss via Stereo-Klinke 6,3 mm (Front) |
| Frequenzgang | 10 Hz – 100 kHz (±0,3 dB) |
| Übersprechen | < 80 dB @ 1 kHz |
| Breite [mm] | 106,5 |
| Breite ["] | 4.1929 |
| Höhe [mm] | 84 |
| Höhe ["] | 3.3071 |
| Tiefe [mm] | 133 |
| Höheneinheit [HE] | 2 |
| Max. Eingangspegel | +28 dBu @ 10 kΩ |
| Spannungsversorgung | 24 VDC / 300 mA |
| Pegel / Level | +27 dBu @ 600 Ω max. |
Keine Maßangaben verfügbar.
