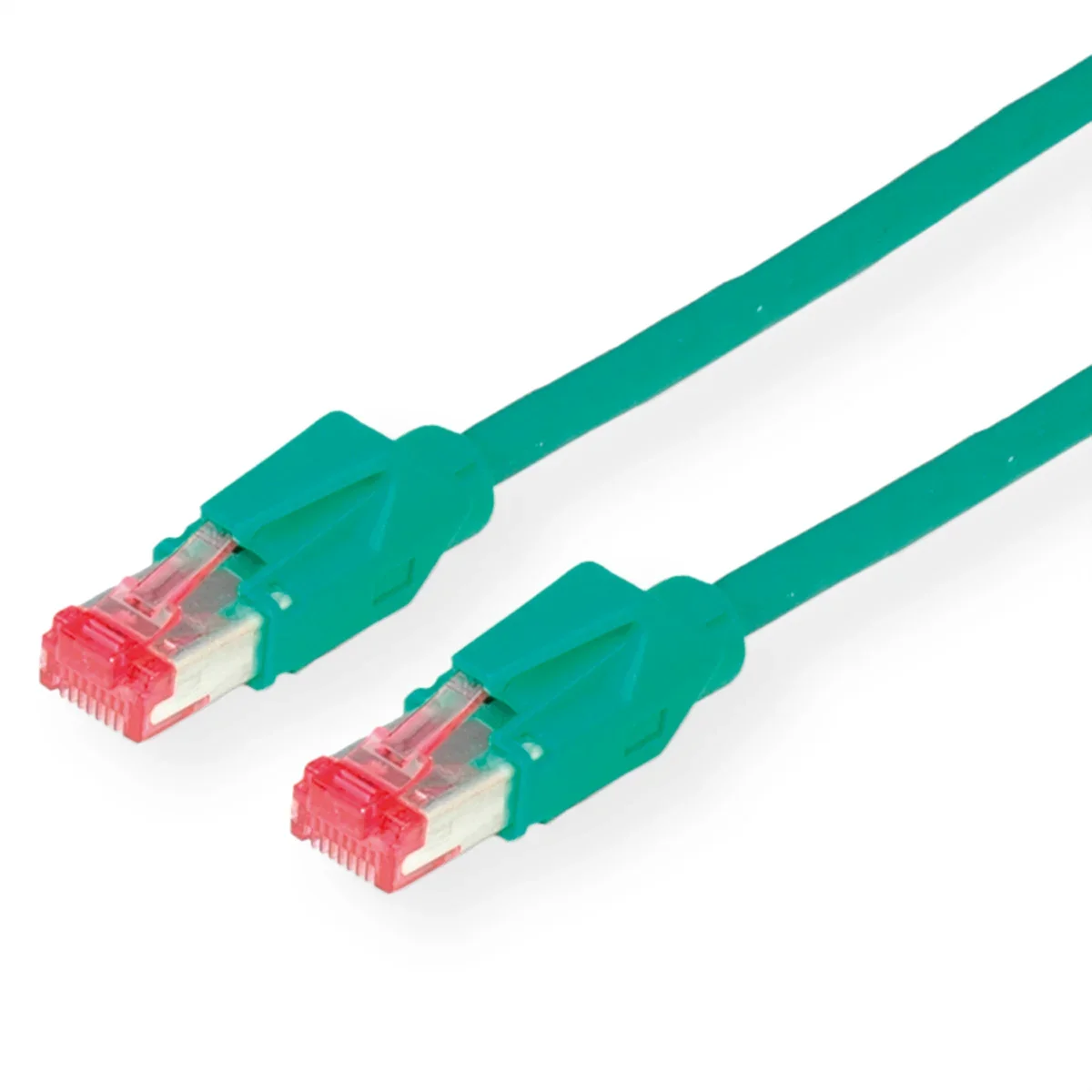

DRAKA Patchkabel Cat.6 (Class E) HP-FTP, UC400, LSOH, grün, 1 m

DRAKA HP-FTP Patchk. Kat.6 H, 1m, grün DRAKA UC400 S27 LS0H, Hirose TM21

Hersteller-Nr.	21.05.6013
Hersteller	SECOMP

DRAKA UC400 S27: Hochwertiges flexibles Patchkabel mit High-Performance-(HP-)FTP Abschirmung für Anwendungen bis 250 MHz. Halogenfrei, Flammwidrig, Raucharm.

Konfektioniert mit geschirmten HiRose TM21 RJ-45 Stecker und mit Knickschutztülle
Kontaktbelegung 8 Adern 1 : 1 gemäß EIA/TIA 568B

Aufbau:

Kabeltyp: High-Performance FTP, patentierte Bewicklung um jeweils 2 Paare
Impedanz: 100 Ohm
Innenleiter: 8 Adern AWG 27/7 Cu-Litze verzinnt, Beilauflitze AWG 26
Außen-Ø: 5,7 mm Richtwert
Farbcode: wsgn/gn, wsor/or, bl/wsbl, wsbr/br
Hinweis: Kabel in halogenfreier Ausführung

Wir empfehlen für den Aufbau einer strukturierten Verkabelung folgende Komponenten zu verwenden:

DRAKA UC900 SS23 Installationskabel, Best.-Nr. 21.05.4042/3, BTR E-DAT Modul 8(8), Best.-Nr. 26.11.0652; DRAKA HP/FTP-Patchkabel Kat. 6 H, 5 m, grau, Best.-Nr. 21.05.6050.
Diese Produktkombination wurden bei der Firma DRAKA im Prüflabor nach Klasse E im Channel von 100m gemessen.

Spezifikationen

Hersteller	SECOMP
Produktgruppe	Twisted Pair Kabel
Produkttyp	S/FTP Patchkabel (PiMF)
Farbe	grün
Länge	1 m

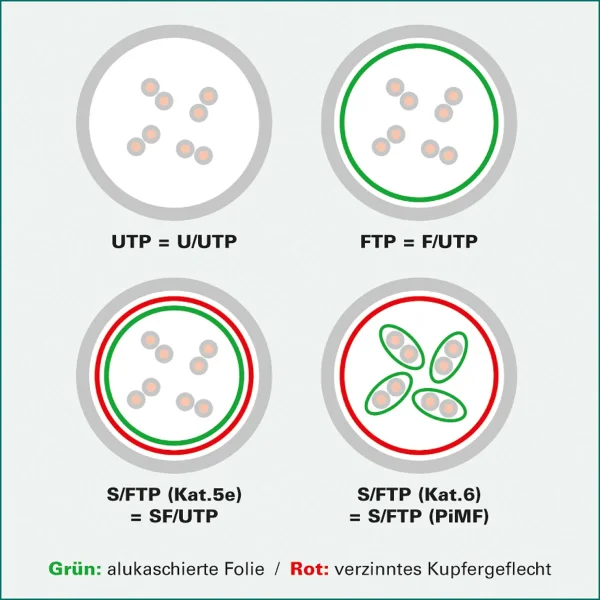

Schirmungstyp	S/FTP (PiMF)
Übertragungsqualität	Cat6 / Class E
Impedanz	100 Ohm
Anzahl Adern	8
Aderquerschnitt (AWG)	AWG 27
Aderntyp	Litze
Belegung	EIA/TIA 568B
Rasthebelschutz	ja
Knickschutztülle	aufgesteckt
Farbe (Tülle)	grün
Aussen-Ø Kabel	5,7 mm
Kabel LSOH	ja
Seite 1 Typ des Anschlusses	RJ-45
Seite 1 Art des Anschlusses	Männlich (Stecker)
Seite 2 Typ des Anschlusses	RJ-45
Seite 2 Art des Anschlusses	Männlich (Stecker)
Steckertyp RJ45	HiRose TM21
Technische Besonderheiten	High-Performance FTP, patentierte Bewicklung um jeweils 2 Paare
Verpackungshöhe	40 mm
Verpackungsbreite	160 mm
Verpackungstiefe	170 mm
Paketgewicht	0.051 kg
