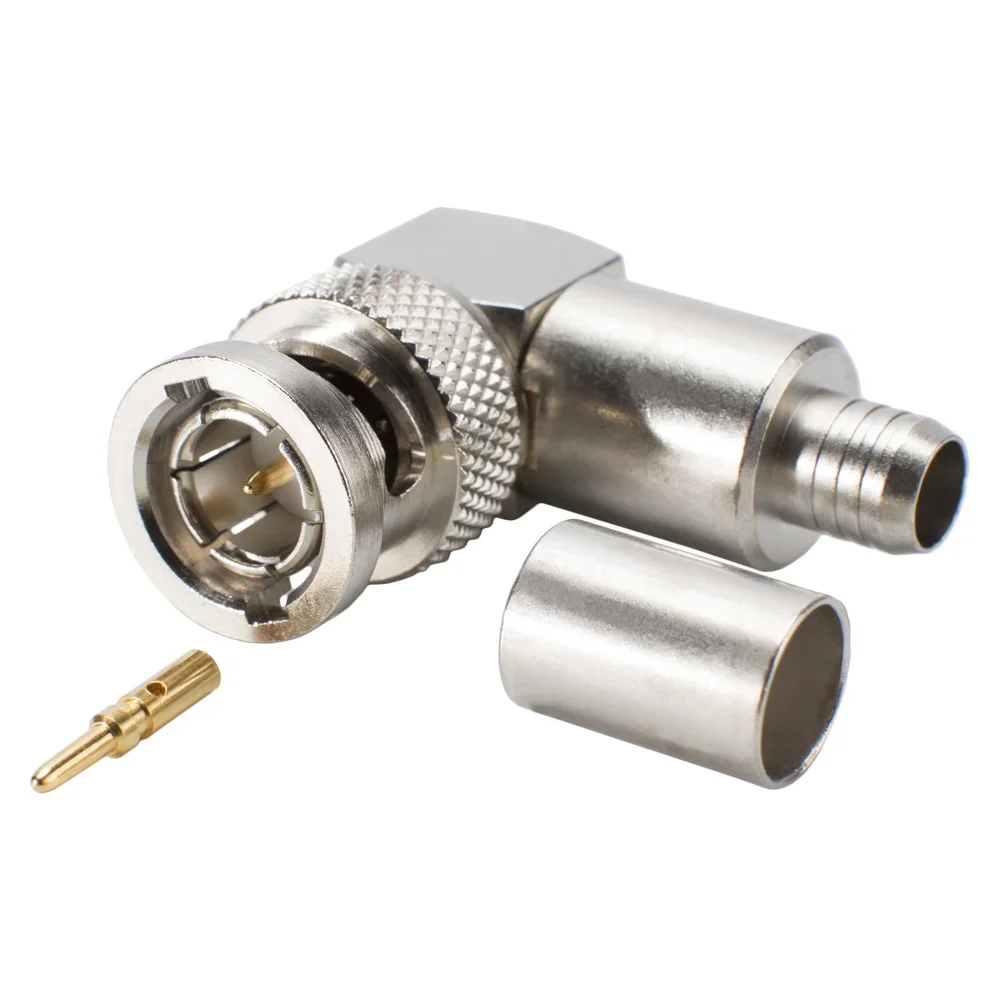

DAMAR & HAGEN BNC-Kabelstecker 75 Ohm

BNC 75 Ω (HD) für HD-SDI/HDTV AnwendungenDiese Serie BNC/HD steht für „High-Definition“ und werden zur digital seriellen Videoübertragung eingesetzt. Durch die Vergoldung des Innen- und Außenleiters werden die hochfrequenzmäßigen Eigenschaften verbessert…

EAN/GTIN	4049371034845
Hersteller-Nr.	1-5057-2101-1
Hersteller	DAMAR+HAGEN

BNC 75 Ω (HD) für HD-SDI/HDTV Anwendungen

Diese Serie BNC/HD steht für „High-Definition“ und werden zur digital seriellen Videoübertragung eingesetzt. Durch die Vergoldung des Innen- und Außenleiters werden die hochfrequenzmäßigen Eigenschaften verbessert (zum Beispiel beim „Skineffekt“). Diese Verbinderserien bieten durch eine zweite Federscheibe einen verbesserten und vibrationsfreien axialen Anpressdruck, was diese besonders für den Einsatz im Ü-Wagen empfiehlt.

ELEKTRISCHE EIGENSCHAFTEN

Wellenwiderstand: 75Ω (High Definition)
Frequenzbereich: 0 – 9 GHz bzw. 3 Gbit
Reflexionsfaktor: < 0,15 (Stecker-Buchse gesteckt) bis 3 GHz
VSWR bis 3 GHz: ≤ 1,09 / ≥ 27 dB
Kontaktanschluss/Crimp: Innenleiter < 2 MΩ; Außenleiter < 0,15 MΩ
Isolationswiderstand: > 10^6 MΩ bei 1000 V
Betriebstemperaturbereich: –60 °C...+125 °C

Marke	DAMAR & HAGEN
Anwendung	Video
Farbe	nickel
Ausführung	BNC
Bauform	abgewinkelt
Geschlecht	männlich
Material	Metall
Codierung	keine
Codierbar	Ja
Polzahl	2-pol
Stecker/Buchse	Stecker
Kontaktart	Crimp
Kontakt-Beschichtung	vergoldet
Montageart	Kabel
Übertragungsstandard	HD-SDI
Wellenwiderstand [Ω]	75
