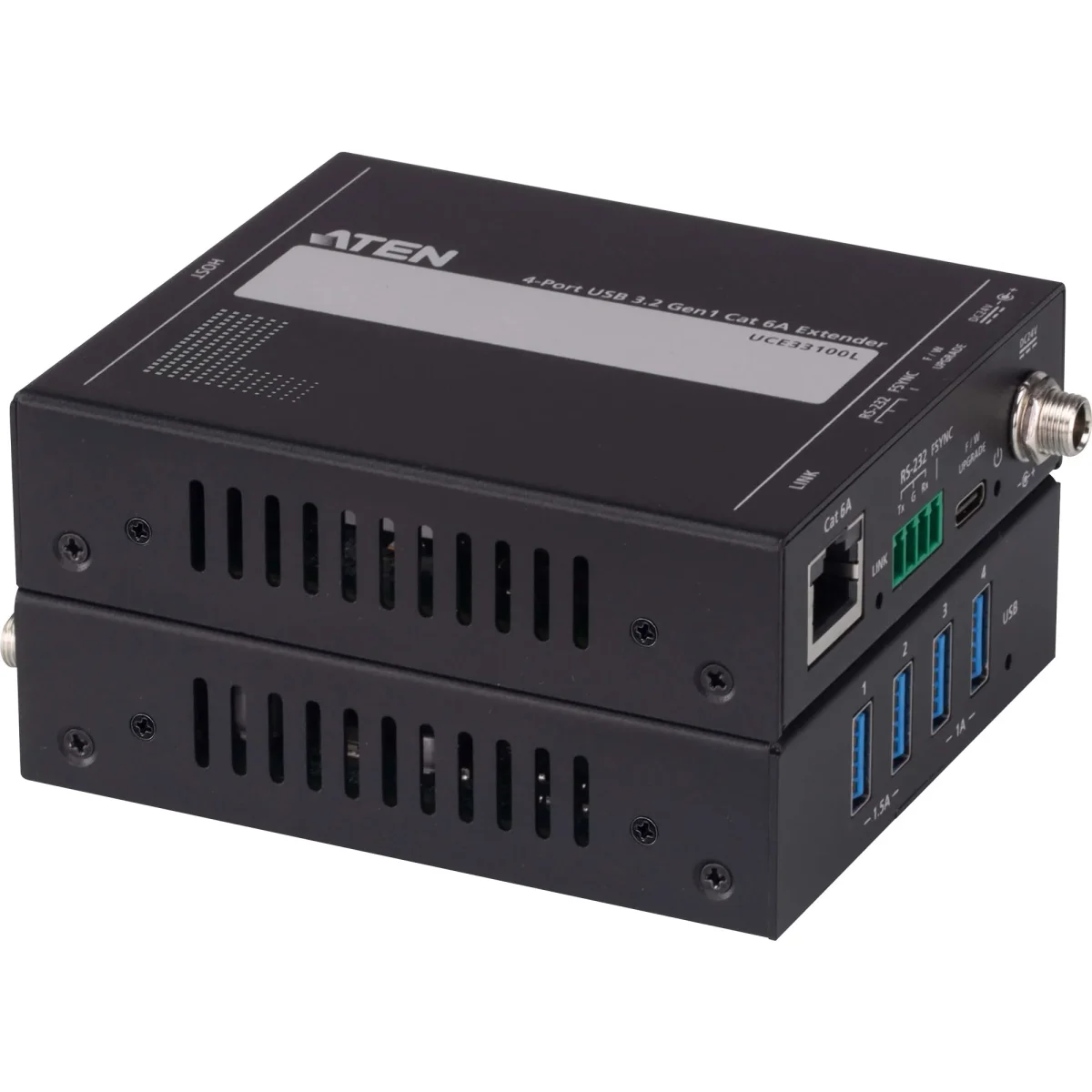

ATEN UCE33100, 4-Port USB 3.2 Gen.1 Cat 6A Extender, bis zu 100m

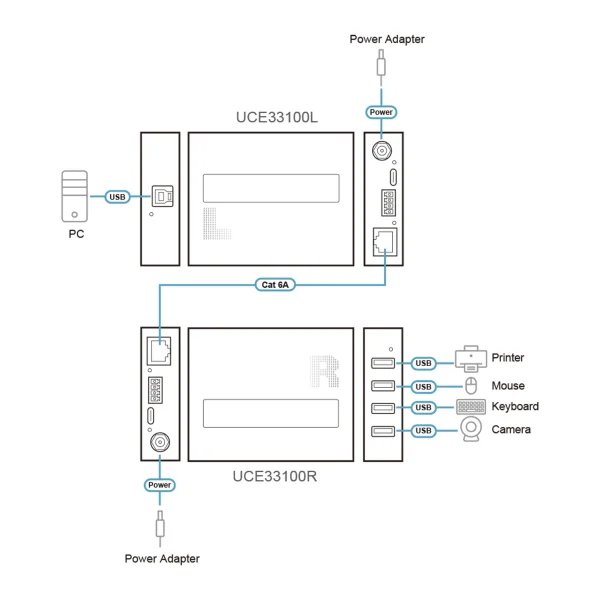

Das UCE33100 ist ein zweiteiliges Erweiterungskit, das unkomprimierte USB 3.2-Daten mit bis zu 5 Gbit/s über 100 m über ein Cat 6A-Kabel überträgt. Mit vier USB-Typ-A-Anschlüssen an der Remote-Einheit wird die Verbindung zu mehreren USB-Peripheriegeräten, von Flash-Laufwerken, Tastaturen, Mäusen und Webcams bis hin zu interaktiven Whiteboards, erleichtert. Die Unterstützung für bidirektionales RS-232-Pass-Through erleichtert die Integration in Kotrollsysteme. Darüber hinaus ermöglichen die Frame-Synchronization-(FSYNC)-GPIO-Pass-Through-Ports das Senden bidirektionaler Befehle bei der Implementierung von Industriekameras. Die bidirektionale 24-V-Power-over-Cable-Funktion macht einen zusätzlichen Netzadapter überflüssig, wenn entweder die lokale oder die Remote-Einheit mit Strom versorgt wird.

Der UCE33100 unterstützt Plug-and-Play und arbeitet daher mit allen Betriebssystemen einwandfrei zusammen. Eine problemlose Installation ohne zusätzliche Treiber oder Software ist gewährleistet. Die Flexibilität wird durch das kompakte, wandmontierbare Gehäuse des Extenders weiter erhöht, das zudem Platz spart.

• Ein zweiteiliges Erweiterungsset, das USB-Signale über ein Cat-6A-Kabel überträgt
• USB-3.2-Datenübertragung über große Entfernungen mit bis zu 5 Gbit/s über 100 m
• Abwärtskompatibel mit USB 2.0/1.1-Spezifikationen
• 4x USB-Typ-A-Anschlüsse an der Remote-Einheit für den Anschluss mehrerer USB-Peripheriegeräte (Flash-Laufwerke, Tastaturen, Mäuse, Webcams, interaktive Whiteboards und andere USB-basierte Geräte)
• Unterstützt bidirektionale RS-232-Durchleitung zur Integration in Kotrollsysteme
• Unterstützt bidirektionale Frame Synchronization (FSYNC) GPIO-Durchleitung für industrielle Kameraanwendungen
• Die bidirektionale 24-V-Stromversorgung über das Kabel macht einen zusätzlichen Stromadapter überflüssig, wenn entweder die lokale oder die Remote-Einheit mit Strom versorgt wird
• Plug and Play ohne Treiber/Software für alle Betriebssysteme
• Kompaktes, wandmontierbares Gehäuse für mehr Flexibilität bei der Installation und Platzersparnis

Lieferumfang
1x UCE33100 Lokale und Remote-Einheiten
1x USB 3.2 Gen 1 Typ-A auf USB Typ-B Kabel
2x 4-polige Klemmleisten
4x Montagesätze
1x Netzteil
1x Bedienungsanleitung

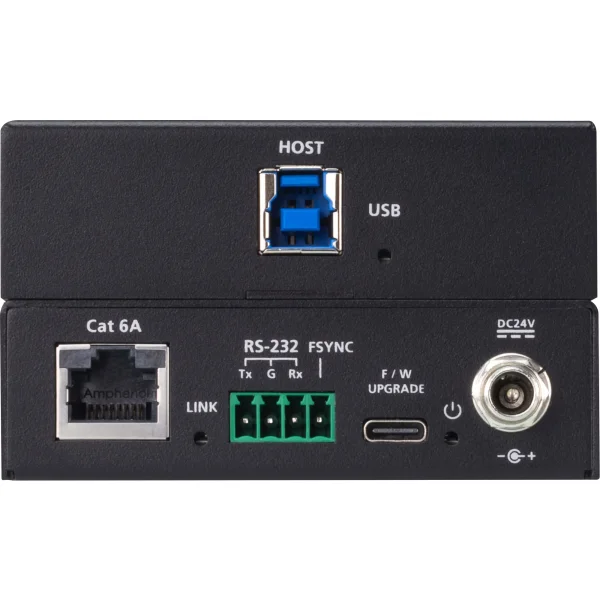

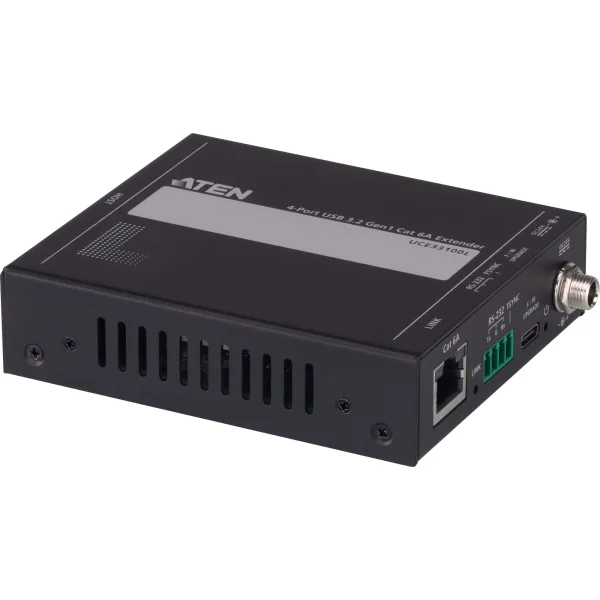

Lokale Einheit
Upstream-Port	1 x USB-Buchse Typ B
Downstream-Port	1 x RJ45-Buchse 1 x USB-Buchse Typ C (Firmware-Upgrade) 1 x 3-poliger Terminalstecker (RS-232) 1 x 1-poliger Terminalstecker (FSYNC) Anmerkung: Der USB-C-Anschluss dient nur für Firmware-Upgrades. Bitte keine anderen Geräte während des normalen Gebrauchs anschließen.
Stromversorgung	1 x DC-Buchse

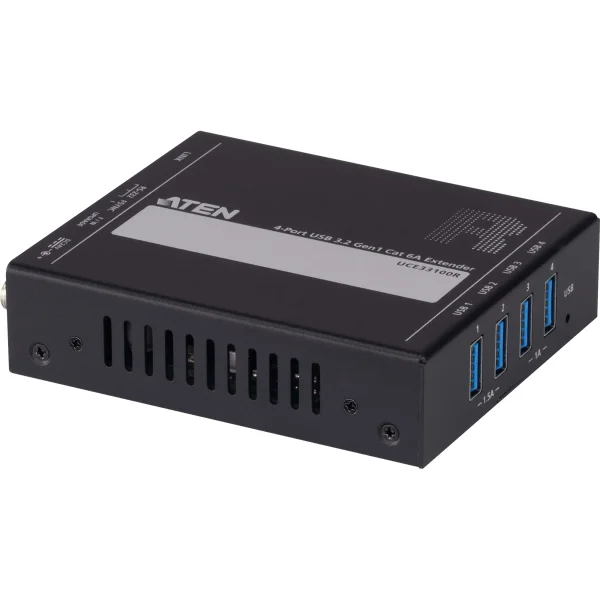

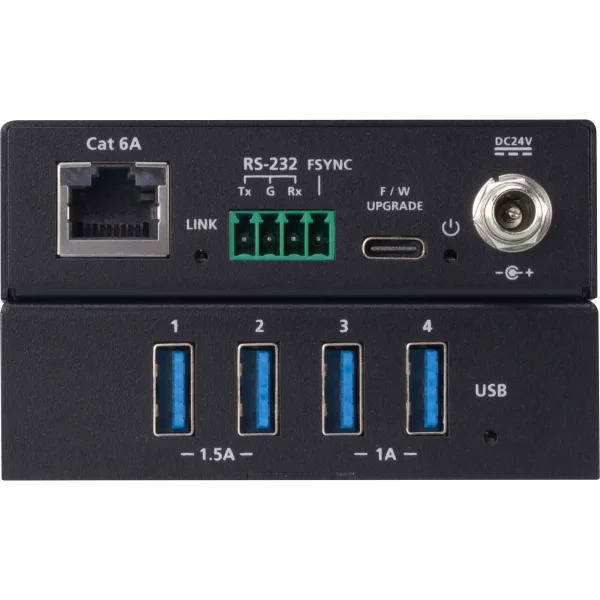

Externe Einheit
Upstream-Port	1 x RJ45-Buchse
Downstream-Port	4 x USB-Buchse Typ A 1 x USB-Buchse Typ C (Firmware-Upgrade) 1 x 3-poliger Terminalstecker (RS-232) 1 x 1-poliger Terminalstecker (FSYNC) Anmerkung: Der USB-C-Anschluss ist nur für Firmware-Upgrades vorgesehen. Bitte keine anderen Geräte während des normalen Gebrauchs anschließen.
Stromversorgung	1 x DC-Buchse
USB-Spezifikation	USB3.2 Gen1
Kabeltyp	Ethernet-Kabel der Kategorie 6A
Signalbereich	100m
LEDs
Status	3 x LED
Stromverbrauch	DC24V:1.92WBTU/h DC24V:2.64WBTU/h Hinweis: Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur	0 °C bis 40 °C
Aufbewahrungstemperatur	-20 °C bis 60 °C
Feuchtigkeit	20–90 % relative Luftfeuchtigkeit, nicht kondensierend
Physikalische Eigenschaften
Gewicht	0.26 kg ( 0.57 lb )
Gehäuse	Metallgehäuse
Abmessungen (L x B x H)	10.75 x 8.50 x 2.55 cm (4.23 x 3.35 x 1 in.)
