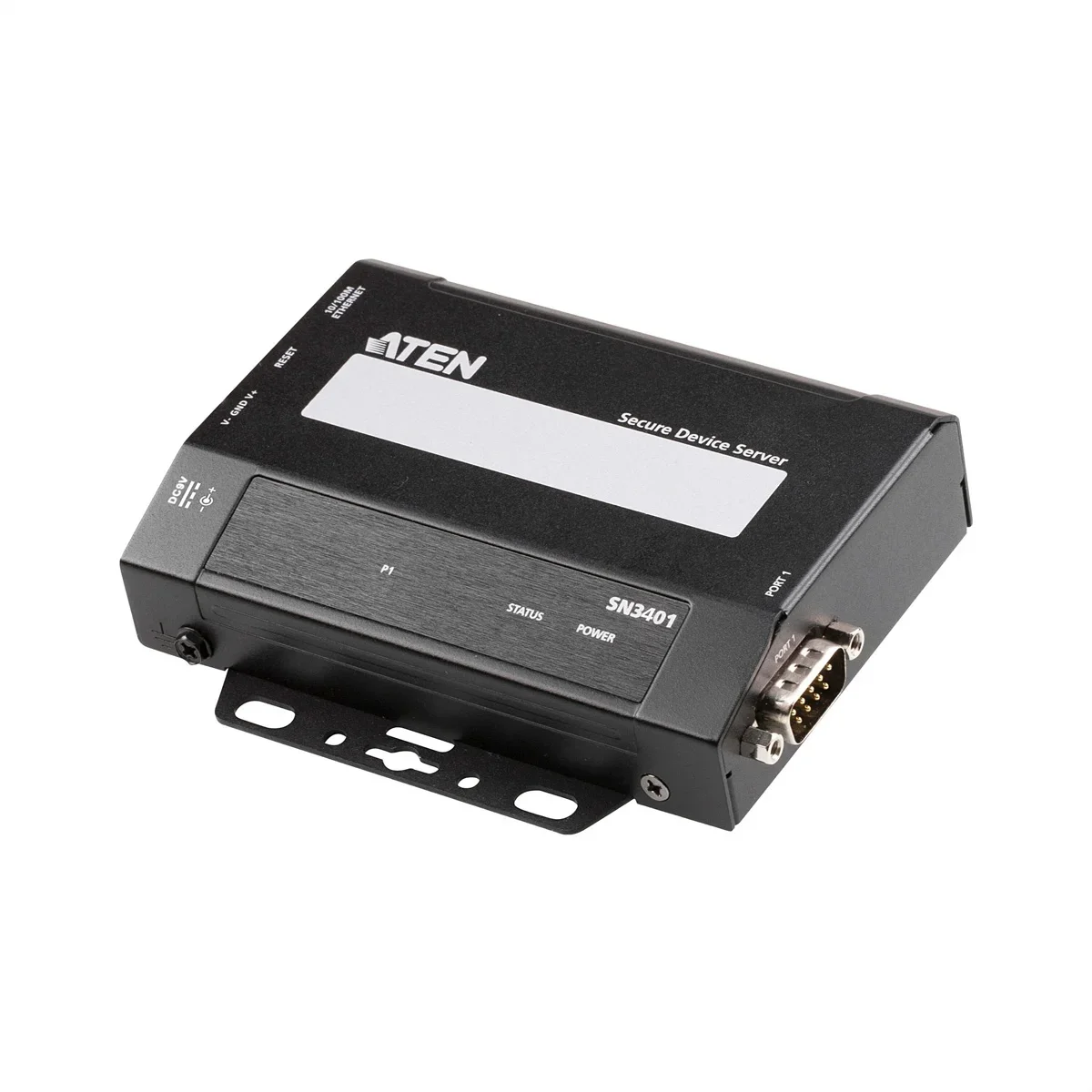

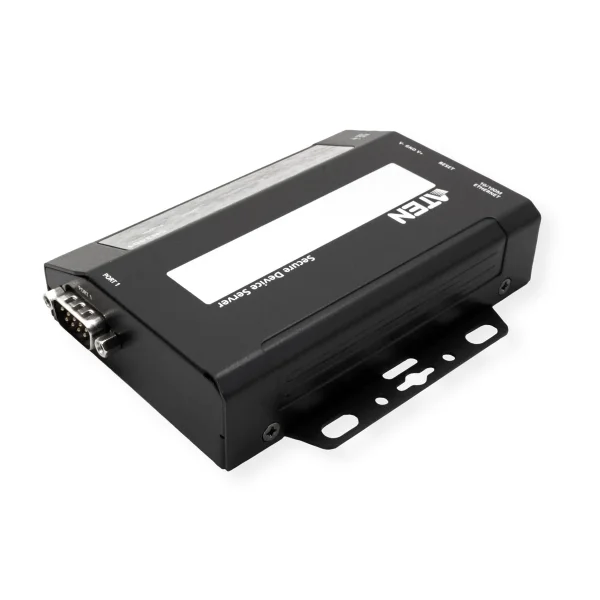

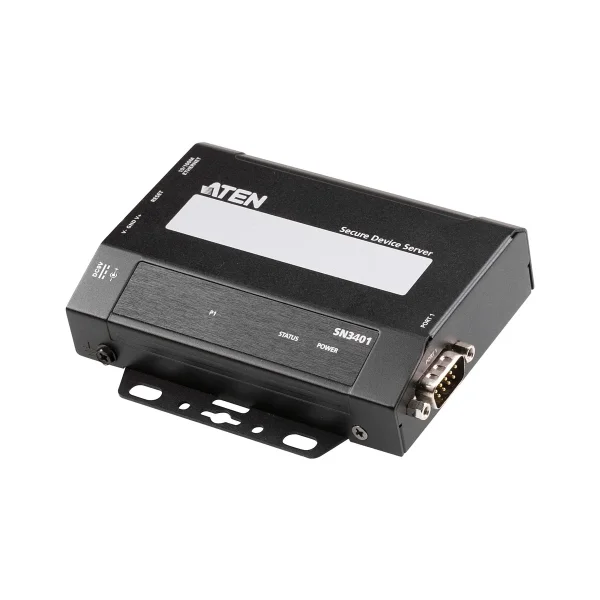

ATEN SN3401 1-Port RS-232/422/485 Secure Device Server

Hersteller-Nr.	SN3401
Hersteller	ATEN

Für gesicherte serielle Datenübertragung

Der Secure Device Server SN3401 ist ein externes IP-basiertes Netzwerkgerät, das ältere serielle RS-232/422/485-Geräte sicher an ein Ethernet-Netzwerk anschließt und den Remote-Zugriff von einem beliebigen Computer aus ermöglicht.

Der SN3401 eignet sich besonders für industrielle Prozesssteuerungsanwendungen, da in vielen Branchen Supervisory Control and Data Acquisition (SCADA)-Systeme zur Erfassung von Daten von SPS, Messgeräten und Sensoren über serielle Schnittstellen weit verbreitet sind. Der SN3401 übersetzt Daten bidirektional zwischen seriellen und Ethernet-Formaten und ermöglicht den Zugriff auf die Daten aller Datenerfassungsgeräte von lokalen und Remote-Standorten über ein Ethernet-Netzwerk.

Der SN3401 verfügt über eine Reihe von nützlichen Betriebsmodi. Er unterstützt sichere TCP-Server/Client-, sichere serielle Tunneling-Server/Client-, sichere Real-COM- und Konsolenmanagement-Modi für sicherheitskritische Anwendungen, wie z. B. Telekommunikation, Zugangskontrolle und Remote Site Management.

1 serieller RS-232/422/485-Anschluss für gesicherte serielle Datenübertragung über Ethernet
Software-konfigurierbare Terminierung (120 Ω) und Pull-High/Low-Widerstand (1K Ohm oder 150K Ohm), die in den RS-485-Modus integriert sind, um Signalreflexionen zu vermeiden
Gesicherte Betriebsarten – Secure Real COM, Secure TCP Server/Client, Secure Serial Tunneling Server/Client, Konsolenmanagement (SSH) und Konsolenmanagement direkt (SSH)
Standard-Betriebsarten – Real COM, TCP Server/Client, Serial Tunneling Server/Client, UDP, Console Management (Telnet) und Console Management Direct (Telnet)
Real COM-, Real TTY- und Fixed TTY-Treiber für Windows, Linux und UNIX
Bequemer Konsolenmanagement-Zugriff über Java-Viewer (SSH / Telnet) oder Drittanbieter-Clients wie PuTTY
Einfacher Konsolenport-Zugriff über Java-Viewer und Sun Solaris ready („break-safe“)
Mehrere Benutzer können gleichzeitig auf denselben Port zugreifen – bis zu 16 Verbindungen pro Port
Unterstützt Modbus-Gateway zur Konvertierung zwischen Modbus-TCP- und Modbus-RTU/ASCII-Protokollen

Hardware

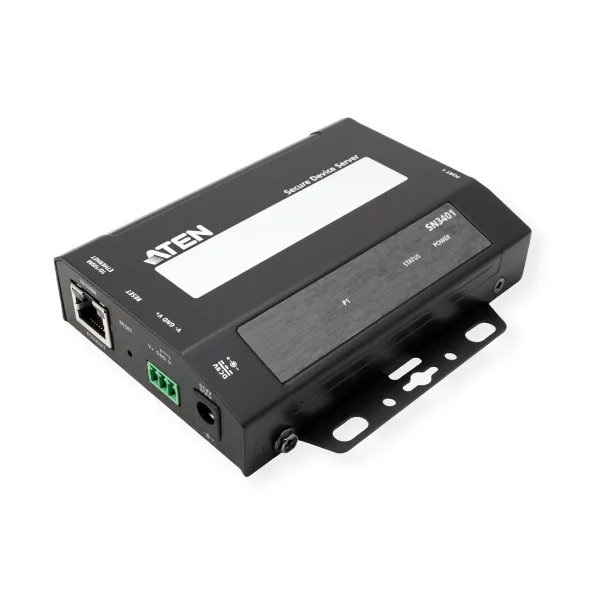

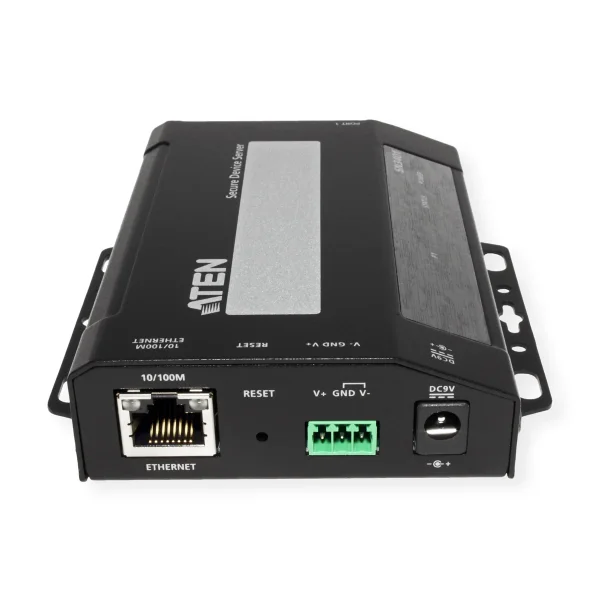

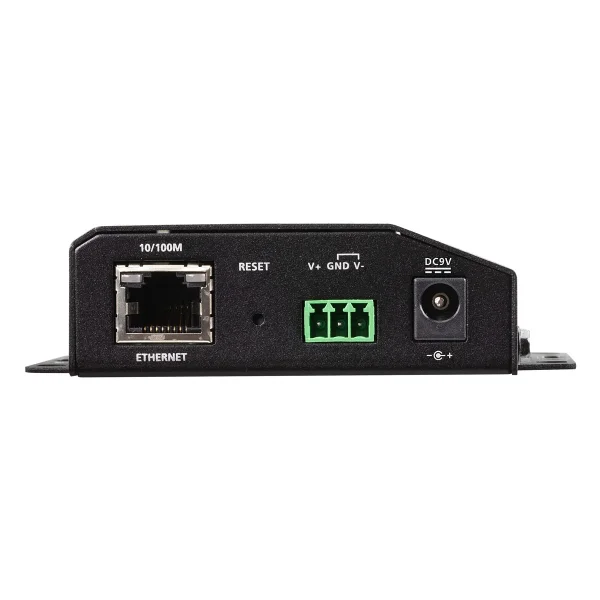

Redundanter Stromeingang (Netzbuchse und Klemmleiste) für ausfallsichere Stromversorgung
IEEE 802.3af-konforme PoE-PD-Stromgeräteausstattung
Überspannungsschutz für Seriell, Ethernet und Strom

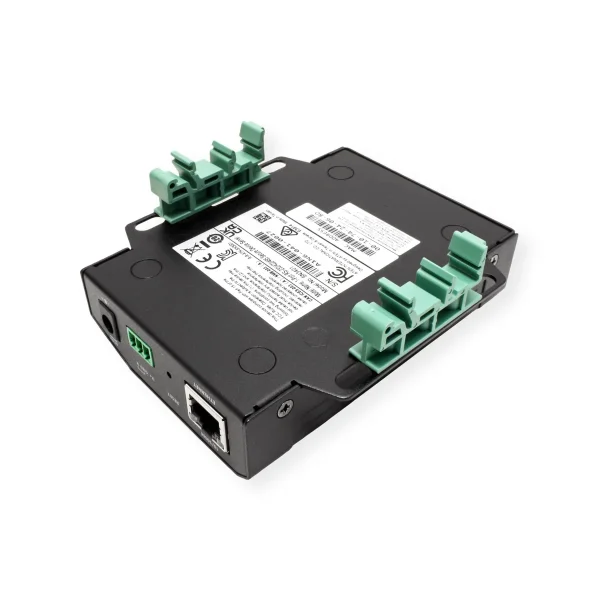

DIN-Schienen-Montage, Wandmontage, Rack-Montage und Tischmontage möglich
Unterstützt Baudraten von 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k bps

Sicherheit

Unterstützt gesicherte Anmeldung von Browsern mit TLS 1.2-Datenverschlüsselung und RSA 2048-Bit-Zertifikaten
Konfigurierbare Benutzerberechtigungen für Port-Zugriff und Kontrolle
Lokale und entfernte Authentifizierung und Anmeldung
Drittanbieter-Authentifizierung (z. B. RADIUS)
IP-Adressfilter zum Schutz der Sicherheit

Spezifikationen

Hersteller	ATEN
Produktgruppe	Switchboxen KVM
Produkttyp	Serial Over IP unit
Farbe	schwarz
Lieferumfang	1x Secure Device Server SN3401 1x Netzadapter 1x Klemmleiste 1x Fußpolster Set (4 Teile) 1x Montagesatz für DIN-Schiene 1x Gebrauchsanweisung
Seite 1 Typ des Anschlusses	RJ-45
Seite 1 Art des Anschlusses	Weiblich (Buchse)

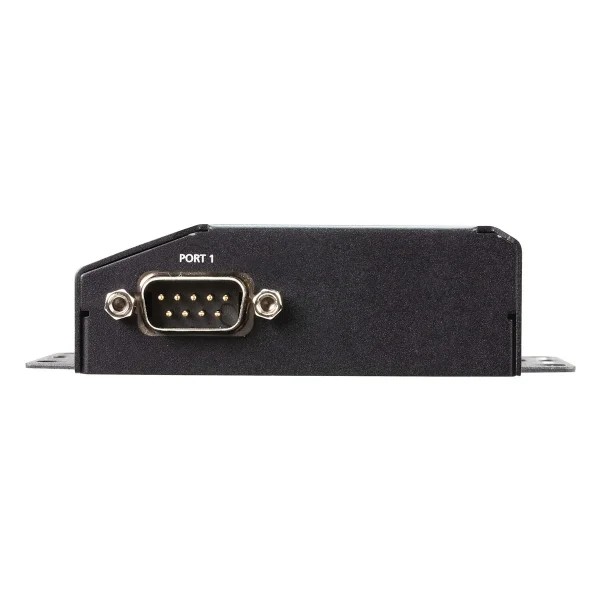

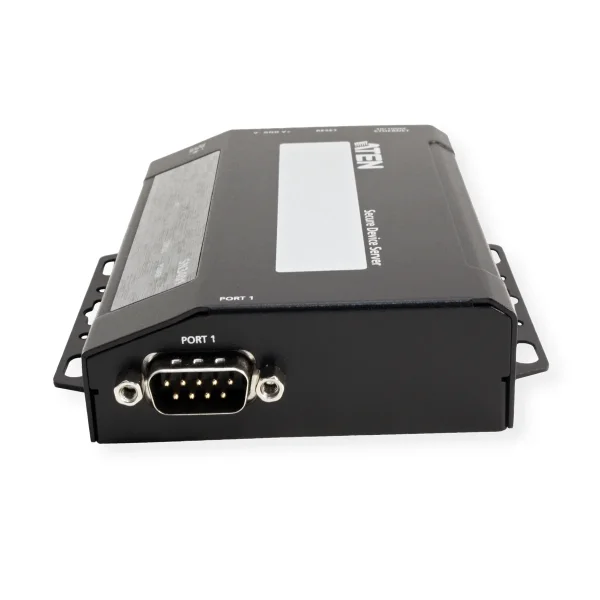

Seite 2 Typ des Anschlusses	D-Sub 9-polig (DE-9)
Seite 2 Art des Anschlusses	Männlich (Stecker)
Material	Metall
Netzanschluss	Gerät-Eurostecker, Typ-C
Höhe	2.6 cm
Breite	9.8 cm
Tiefe	11.7 cm
Gewicht	0.2 kg
Verpackungshöhe	190 mm
Verpackungsbreite	70 mm
Verpackungstiefe	250 mm
Paketgewicht	0.492 kg

Technische Details

Anzahl serielle Anschlüsse	1
Serielle Schnittstelle	RS-232/422/485
Entkopplung	1,5 kV
Druckanstieg-Schutzspannung	2 kV
Ethernet LAN Datentransferraten	10,100 Mbit/s
Elektrostatischer Entladunsschutz (ESD)	8 kV
Datenübertragungsrate	100 Mbit/s
Unterstützung Datenflusssteuerung	Ja
Baudrate	921,6 Kbit/s
RS-232 Signale	CTS, DCD, DSR, DTR, GND, RTS, RXD, TXD
RS-422 signale	GND, RxD+, RxD-, TxD+, TxD-
RS-485 signale	Data+, Data-, GND, RxD+, RxD-, TxD+, TxD-
Datenbits	5, 6, 7, 8
Flusskontrolle Typ	DTR/DSR, RTS/CTS, XON/XOFF
Parity bit	Eben, Markierung, Nein, Ungerade, Leerzeichen
Stop bits	1, 1.5, 2
Konformitätsbescheinigungen	RoHS

Anschlüsse und Schnittstellen

Ethernet/LAN	Ja
Anzahl Ethernet-LAN-Anschlüsse (RJ-45)	1
Terminalblock-Anschluss	Ja

Energie

Energiequelle	Gleichstrom
Stromverbrauch (max.)	1,3 W
Stromverbrauch (Standardbetrieb)	1,18 W
Eingangsspannung	100 - 240 V
Eingangsfrequenz	50 - 60 Hz
Ausgangsspannung	9 - 48 V
