860 – 18G 4K60 Signal-Generator und -Analysator

860 ist ein handlicher HDMI 18G (6G je Grafikkanal) Signal−Generator und −Analysator zum Erzeugen, Testen und Prüfen von Signalen in Systemen bis 4K @60 Hz (4:4:4) HDMI 2.0/HDCP 2.2. Mit 88 möglichen Auflösungen, 55 verschiedenen Testbildern und über einem Dutzend AV−Analysefunktionen bietet das Gerät ein sehr breites Spektrum von Testmöglichkeiten. HDMI−Datenpakete, EDID− und HDCP−Analysen werden zusammen mit EDID−Upload und −Emulation geboten. Weiterhin kann der Status− und Kontrolldaten−Kanal (SCDC) überwacht werden, wodurch 18G HDMI−Signale erkannt und analysiert werden können. Bis acht Kanäle von LPCM Audio−Testsignalen können in einem weiten Frequenz− und Pegelbereich erzeugt werden.

• Max. Auflösung — 4K @60 Hz (4:4:4).
• Standards — HDR10, HDMI 2.0, DVI 1.0 und HDCP 1.4/2.2.
• Standards Compliance — DVI 1.0 and HDCP 1.4/2.2.
• Datenpfad–Analyse — Quelle und Senke von HDMI–Signalen bis 18G (6G je Grafikkanal).
• Analyse von HDMI–Datenpaketen.
• Analyse und Überwachung von HDCP 1.4 und 2.2.
• Analyse und Emulation von EDID–Daten — Einschl. SCDC.
• Analyse von Audio–Eingangssignalen.
• HDR Umgehungs — und Analyse–Unterstützung.
• HDMI Timing–Generator — Bis 4096×2160 @60 Hz (4:4:4), 8–Bit.

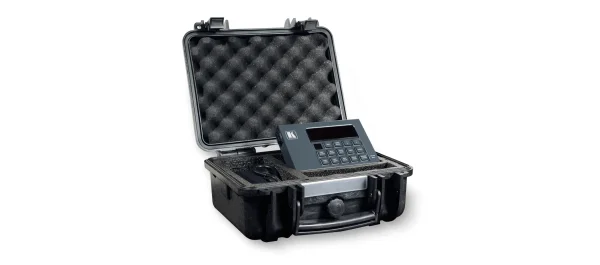

• Heavy–duty, waterproof, padded protective case included.
• VGA–Auflösungen — 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (Reduziertes Blanking; RB), 1600×1200, 1680×1050, 1920×1200 (RB), 2048×1080p.
• HDMI–Auflösungen — 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (RB), 1600×1200, 1680×1050, 1920×1200 (RB), 3G 4K, 6G 4K.
• Sonderauflösungen — 640×480 und 1920×1080.
• Ein — und Ausgang für externes Stereo–Audio.
• LPCM–Sinus Audio–Erzeugung — Bis acht Kanäle.

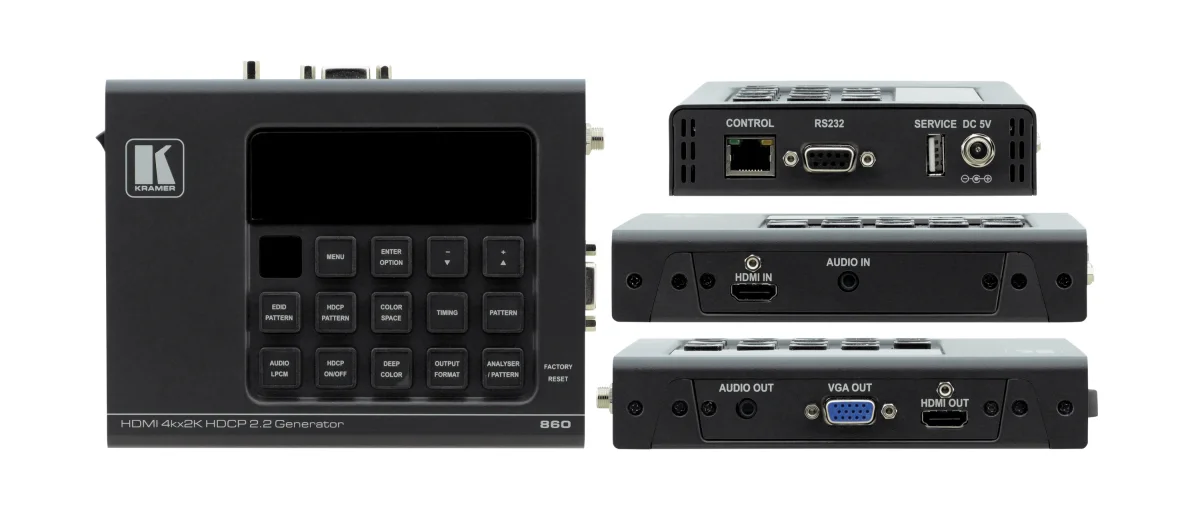

• Steuerung — Frontblende, RS–232, Telnet und IR–Fernbedienung.
• OLED–Display — Mit schnellem Update der Statusinformationen.
• Detailreiches OSD — Für Einstellungen und Informationsanzeigen.
• Update per USB für Firmware und Testbilder.
• Handliche Größe.
